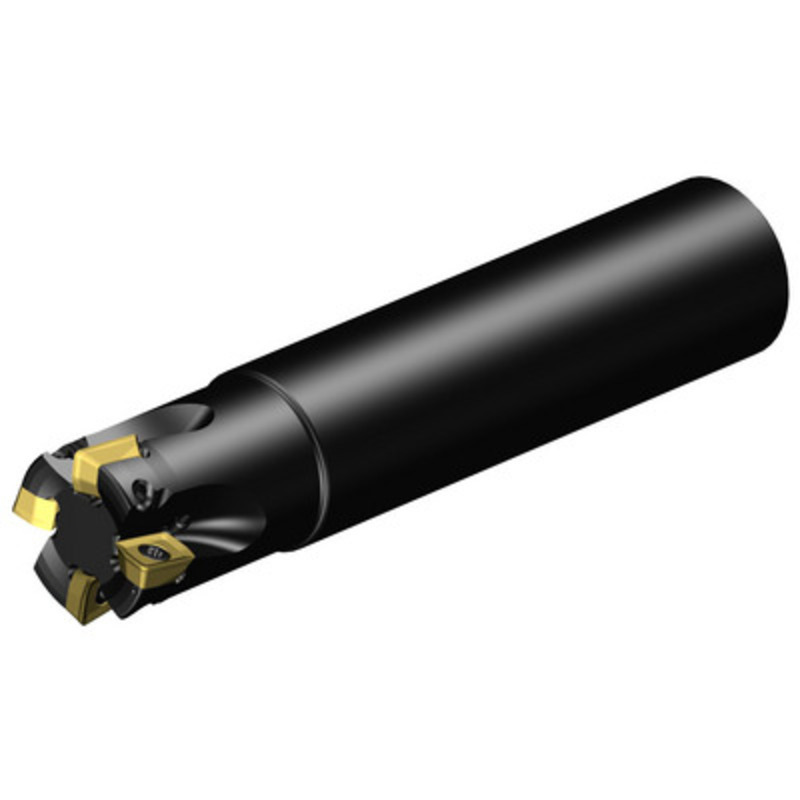

Fraise à queue cylindique ms20
PRODUCT DESCRIPTION
Pour le surfaçage dressage
Arrosage intérieur
Conçue pour un fraisage d’épaulements sûr et prévisible, cette solution assure des performances stables, même dans le cadre d’opérations sans surveillance.
L’interface robuste, la conception à poche ouverte et le contrôle optimisé des copeaux réduisent les contraintes et les vibrations sur les plaquettes, pour une durée de vie prolongée de l’outil, un excellent état de surface et une précision dimensionnelle constante.
L’interface robuste, la conception à poche ouverte et le contrôle optimisé des copeaux réduisent les contraintes et les vibrations sur les plaquettes, pour une durée de vie prolongée de l’outil, un excellent état de surface et une précision dimensionnelle constante.

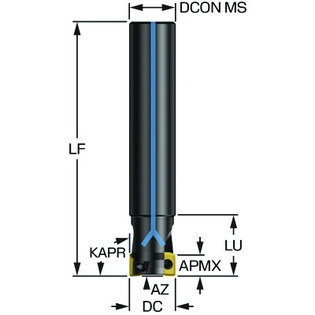

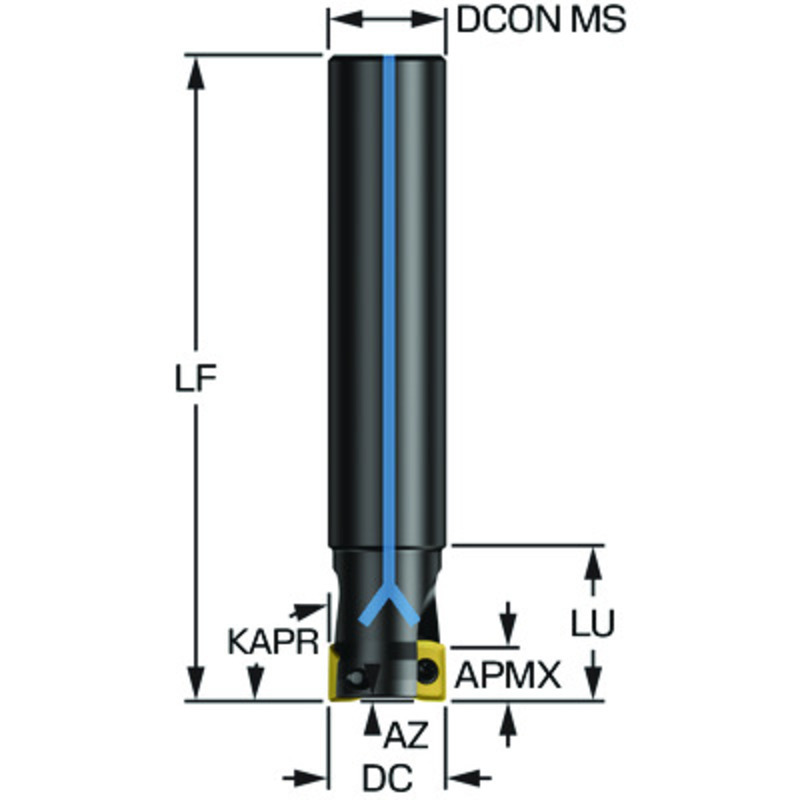

Technical informations
KAPR (°)
AZ (mm)
90
1
Refine your search by selecting the desired characteristics in the table
Reference
DC [mm]
APMX [mm]

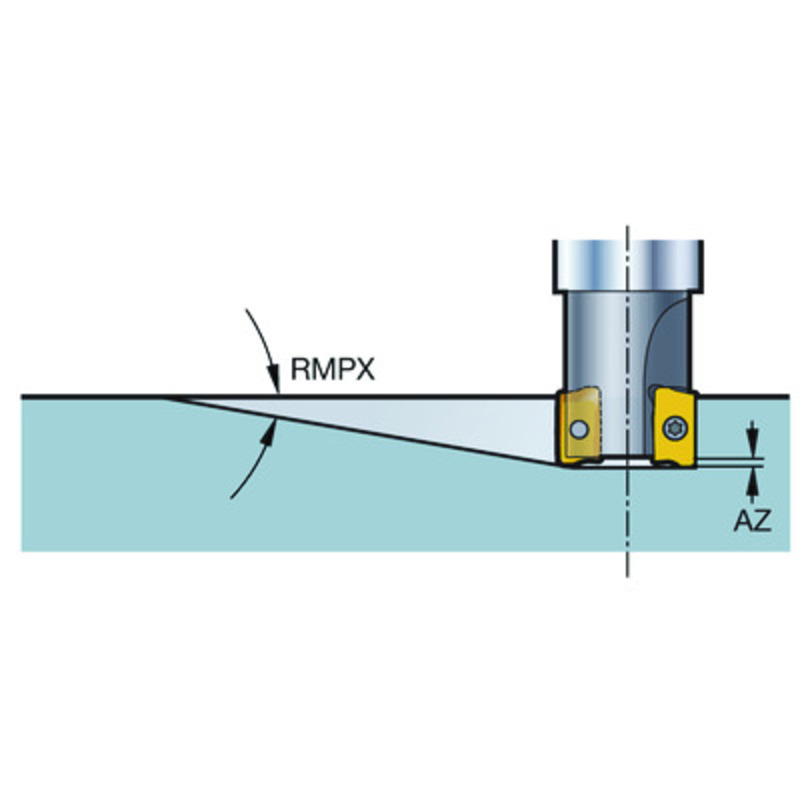

RMPX [deg]
CNSC
ZEFP
DCONMS [mm]
BD [mm]
LB [mm]
LF [mm]
LU [mm]
TQ [Nm]
RPMX [1/min]
Reference :
MS20-R016A16-10L
DC [mm] :
16.00
APMX [mm] :
9.0
RMPX [deg] :
7.70
CNSC :
1
ZEFP :
2
DCONMS [mm] :
16.00
BD [mm] :
15.4
LB [mm] :
LF [mm] :
100.00
LU [mm] :
25.00
TQ [Nm] :
1.6
RPMX [1/min] :
42900
Reference :
MS20-R016A16L-10L
DC [mm] :
16.00
APMX [mm] :
9.0
RMPX [deg] :
7.70
CNSC :
1
ZEFP :
2
DCONMS [mm] :
16.00
BD [mm] :
15.4
LB [mm] :
LF [mm] :
145.00
LU [mm] :
25.00
TQ [Nm] :
1.6
RPMX [1/min] :
22300
Reference :
MS20-R018A16L-10L
DC [mm] :
18.00
APMX [mm] :
9.0
RMPX [deg] :
6.20
CNSC :
1
ZEFP :
2
DCONMS [mm] :
16.00
BD [mm] :
17.4
LB [mm] :
25.0
LF [mm] :
145.00
LU [mm] :
TQ [Nm] :
1.6
RPMX [1/min] :
24800
Reference :
MS20-R020A20-10L
DC [mm] :
20.00
APMX [mm] :
9.0
RMPX [deg] :
4.90
CNSC :
1
ZEFP :
2
DCONMS [mm] :
20.00
BD [mm] :
19.2
LB [mm] :
LF [mm] :
110.00
LU [mm] :
25.00
TQ [Nm] :
1.6
RPMX [1/min] :
35800
Reference :
MS20-R020A20-10M
DC [mm] :
20.00
APMX [mm] :
9.0
RMPX [deg] :
4.90
CNSC :
1
ZEFP :
3
DCONMS [mm] :
20.00
BD [mm] :
19.2
LB [mm] :
LF [mm] :
110.00
LU [mm] :
25.00
TQ [Nm] :
1.6
RPMX [1/min] :
35800
Reference :
MS20-R020A20L-10L
DC [mm] :
20.00
APMX [mm] :
9.0
RMPX [deg] :
4.90
CNSC :
1
ZEFP :
2
DCONMS [mm] :
20.00
BD [mm] :
19.2
LB [mm] :
LF [mm] :
170.00
LU [mm] :
40.00
TQ [Nm] :
1.6
RPMX [1/min] :
18600
Reference :
MS20-R022A20L-10L
DC [mm] :
22.00
APMX [mm] :
9.0
RMPX [deg] :
4.20
CNSC :
1
ZEFP :
2
DCONMS [mm] :
20.00
BD [mm] :
21.1
LB [mm] :
30.0
LF [mm] :
170.00
LU [mm] :
TQ [Nm] :
1.6
RPMX [1/min] :
20200
Reference :
MS20-R025A25-10H
DC [mm] :
25.00
APMX [mm] :
9.0
RMPX [deg] :
3.30
CNSC :
1
ZEFP :
4
DCONMS [mm] :
25.00
BD [mm] :
23.9
LB [mm] :
LF [mm] :
120.00
LU [mm] :
32.00
TQ [Nm] :
1.6
RPMX [1/min] :
30500
Reference :
MS20-R025A25-10L
DC [mm] :
25.00
APMX [mm] :
9.0
RMPX [deg] :
3.30
CNSC :
1
ZEFP :
2
DCONMS [mm] :
25.00
BD [mm] :
23.9
LB [mm] :
LF [mm] :
120.00
LU [mm] :
32.00
TQ [Nm] :
1.6
RPMX [1/min] :
30500
Reference :
MS20-R025A25-10M
DC [mm] :
25.00
APMX [mm] :
9.0
RMPX [deg] :
3.30
CNSC :
1
ZEFP :
3
DCONMS [mm] :
25.00
BD [mm] :
23.9
LB [mm] :
LF [mm] :
120.00
LU [mm] :
32.00
TQ [Nm] :
1.6
RPMX [1/min] :
30500
Reference :
MS20-R025A25L-10L
DC [mm] :
25.00
APMX [mm] :
9.0
RMPX [deg] :
3.30
CNSC :
1
ZEFP :
2
DCONMS [mm] :
25.00
BD [mm] :
23.9
LB [mm] :
LF [mm] :
210.00
LU [mm] :
50.00
TQ [Nm] :
1.6
RPMX [1/min] :
14300
Reference :
MS20-R030A25L-10L
DC [mm] :
30.00
APMX [mm] :
9.0
RMPX [deg] :
2.50
CNSC :
1
ZEFP :
2
DCONMS [mm] :
25.00
BD [mm] :
28.7
LB [mm] :
30.0
LF [mm] :
210.00
LU [mm] :
TQ [Nm] :
1.6
RPMX [1/min] :
15300
Reference :
MS20-R032A32-10H
DC [mm] :
32.00
APMX [mm] :
9.0
RMPX [deg] :
2.20
CNSC :
1
ZEFP :
5
DCONMS [mm] :
32.00
BD [mm] :
30.7
LB [mm] :
LF [mm] :
130.00
LU [mm] :
40.00
TQ [Nm] :
1.6
RPMX [1/min] :
25900
Reference :
MS20-R032A32-10L
DC [mm] :
32.00
APMX [mm] :
9.0
RMPX [deg] :
2.20
CNSC :
1
ZEFP :
2
DCONMS [mm] :
32.00
BD [mm] :
30.7
LB [mm] :
LF [mm] :
130.00
LU [mm] :
40.00
TQ [Nm] :
1.6
RPMX [1/min] :
25900
Reference :
MS20-R032A32-10M
DC [mm] :
32.00
APMX [mm] :
9.0
RMPX [deg] :
2.20
CNSC :
1
ZEFP :
3
DCONMS [mm] :
32.00
BD [mm] :
30.7
LB [mm] :
LF [mm] :
130.00
LU [mm] :
40.00
TQ [Nm] :
1.6
RPMX [1/min] :
25900
Reference :
MS20-R032A32L-10L
DC [mm] :
32.00
APMX [mm] :
9.0
RMPX [deg] :
2.20
CNSC :
1
ZEFP :
2
DCONMS [mm] :
32.00
BD [mm] :
30.7
LB [mm] :
LF [mm] :
250.00
LU [mm] :
65.00
TQ [Nm] :
1.6
RPMX [1/min] :
11800
Reference :
MS20-R040A32-10H
DC [mm] :
40.00
APMX [mm] :
9.0
RMPX [deg] :
1.60
CNSC :
1
ZEFP :
6
DCONMS [mm] :
32.00
BD [mm] :
38.5
LB [mm] :
30.0
LF [mm] :
170.00
LU [mm] :
TQ [Nm] :
1.6
RPMX [1/min] :
22600
Reference :
MS20-R040A32-10L
DC [mm] :
40.00
APMX [mm] :
9.0
RMPX [deg] :
1.60
CNSC :
1
ZEFP :
2
DCONMS [mm] :
32.00
BD [mm] :
38.5
LB [mm] :
30.0
LF [mm] :
170.00
LU [mm] :
TQ [Nm] :
1.6
RPMX [1/min] :
22600
Reference :
MS20-R040A32-10M
DC [mm] :
40.00
APMX [mm] :
9.0
RMPX [deg] :
1.60
CNSC :
1
ZEFP :
4
DCONMS [mm] :
32.00
BD [mm] :
38.5
LB [mm] :
30.0
LF [mm] :
170.00
LU [mm] :
TQ [Nm] :
1.6
RPMX [1/min] :
22600
Reference :
MS20-R040A32L-10L
DC [mm] :
40.00
APMX [mm] :
9.0
RMPX [deg] :
1.60
CNSC :
1
ZEFP :
2
DCONMS [mm] :
32.00
BD [mm] :
38.5
LB [mm] :
33.0
LF [mm] :
250.00
LU [mm] :
TQ [Nm] :
1.6
RPMX [1/min] :
12800
