Td117 - din 376 - hss-e, multi-matières
DESCRIPTIF PRODUIT
- Taraud HSS-E pour trous borgnes
- Nuances : WY80FC, WY80RG et WY80AA
- Filetage borgne jusqu’à 2,5 × DN
- Convient aux matériaux ISO P, M, K et N
- Domaine d’utilisation : construction mécanique générale

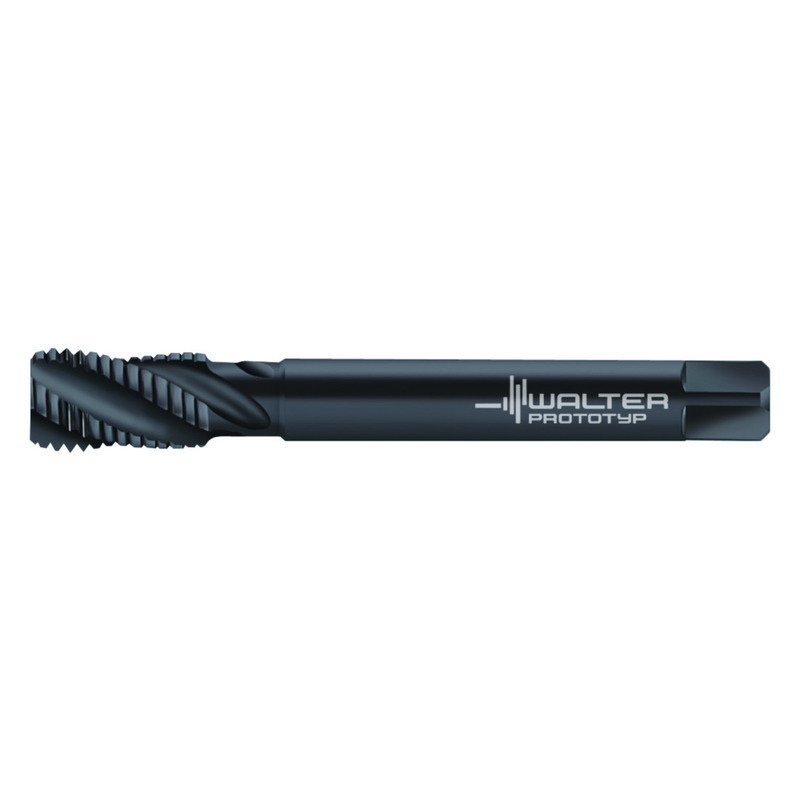

Nuance WY80FC : utilisation universelle avec excellente formation des copeaux

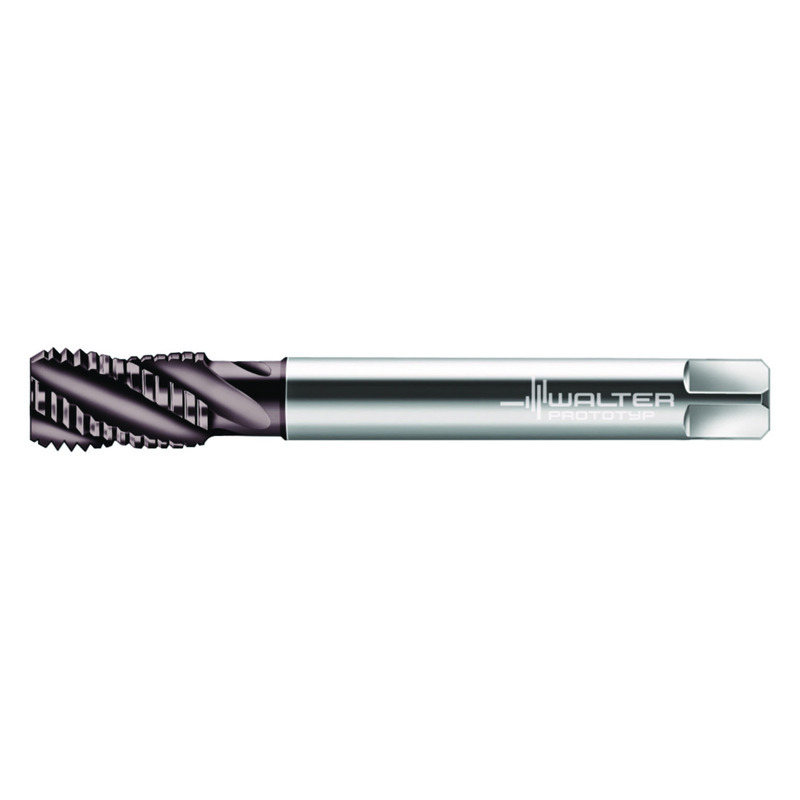

Nuance WY80RG : hautes performances dans les matériaux ISO M et ISO N

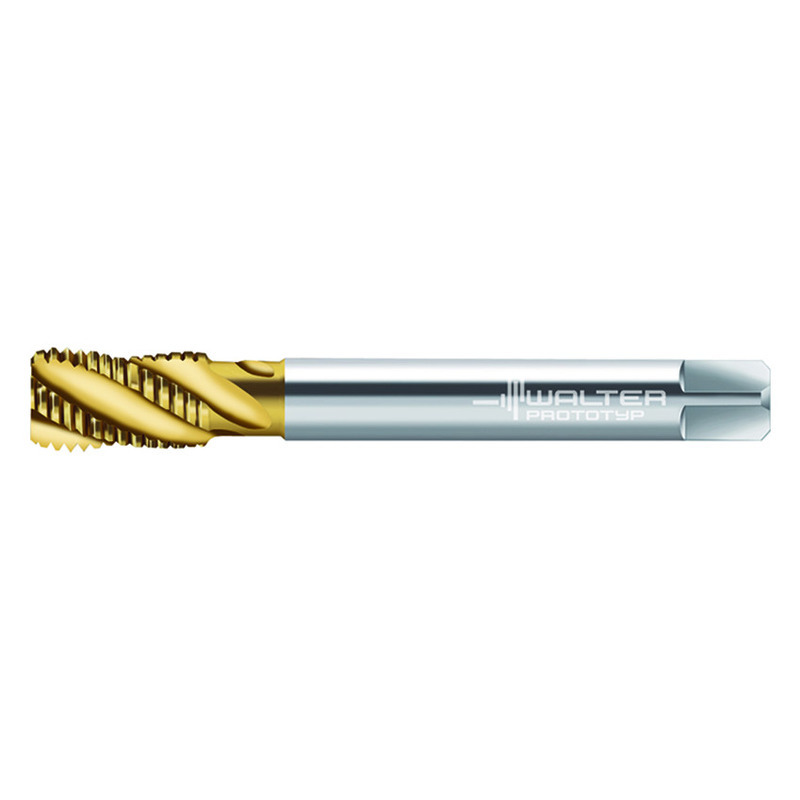

Nuance WY80AA : le meilleur choix pour les matériaux ISO P et ISO K
- Convient aux matériaux ISO P, M, K et N
- Domaine d’utilisation : construction mécanique générale
Nuance WY80FC : utilisation universelle avec excellente formation des copeaux
Nuance WY80RG : hautes performances dans les matériaux ISO M et ISO N
Nuance WY80AA : le meilleur choix pour les matériaux ISO P et ISO K
Refina tu búsqueda seleccionando las características deseadas en la tabla
Référence
DN (mm)
P (mm)
l1 (mm)
Lc (mm)
l3 (mm)
d1 (mm)
Carré
N
Référence :
TD117-M6-L0-WY80FC
D<sub>N</sub> (mm) :
M 6
P (mm) :
1
l<sub>1</sub> (mm) :
80
Lc (mm) :
10
l<sub>3</sub> (mm) :
26
d<sub>1</sub> (mm) :
4,5
Carré :
3,4
N :
3
Référence :
TD117-M6-L0-WY80AA
D<sub>N</sub> (mm) :
M 6
P (mm) :
1
l<sub>1</sub> (mm) :
80
Lc (mm) :
10
l<sub>3</sub> (mm) :
26
d<sub>1</sub> (mm) :
4,5
Carré :
3,4
N :
3
Référence :
TD117-M8-L0-WY80FC
D<sub>N</sub> (mm) :
M 8
P (mm) :
1,25
l<sub>1</sub> (mm) :
90
Lc (mm) :
12
l<sub>3</sub> (mm) :
30
d<sub>1</sub> (mm) :
6
Carré :
4,9
N :
3
Référence :
TD117-M8-L0-WY80AA
D<sub>N</sub> (mm) :
M 8
P (mm) :
1,25
l<sub>1</sub> (mm) :
90
Lc (mm) :
12
l<sub>3</sub> (mm) :
30
d<sub>1</sub> (mm) :
6
Carré :
4,9
N :
3
Référence :
TD117-M10-L0-WY80FC
D<sub>N</sub> (mm) :
M 10
P (mm) :
1,5
l<sub>1</sub> (mm) :
100
Lc (mm) :
15
l<sub>3</sub> (mm) :
34
d<sub>1</sub> (mm) :
10
Carré :
8
N :
3
Référence :
TD117-M10-L0-WY80AA
D<sub>N</sub> (mm) :
M 10
P (mm) :
1,5
l<sub>1</sub> (mm) :
100
Lc (mm) :
15
l<sub>3</sub> (mm) :
34
d<sub>1</sub> (mm) :
10
Carré :
8
N :
3
Référence :
TD117-M12-L0-WY80FC
D<sub>N</sub> (mm) :
M 12
P (mm) :
1,75
l<sub>1</sub> (mm) :
110
Lc (mm) :
16
l<sub>3</sub> (mm) :
37
d<sub>1</sub> (mm) :
9
Carré :
7
N :
4
Référence :
TD117-M12-L0-WY80AA
D<sub>N</sub> (mm) :
M 12
P (mm) :
1,75
l<sub>1</sub> (mm) :
110
Lc (mm) :
16
l<sub>3</sub> (mm) :
37
d<sub>1</sub> (mm) :
9
Carré :
7
N :
4
Référence :
TD117-M12-L0-WY80RG
D<sub>N</sub> (mm) :
M 12
P (mm) :
1,75
l<sub>1</sub> (mm) :
110
Lc (mm) :
16
l<sub>3</sub> (mm) :
37
d<sub>1</sub> (mm) :
9
Carré :
7
N :
4
Référence :
TD117-M14-L0-WY80FC
D<sub>N</sub> (mm) :
M 14
P (mm) :
2
l<sub>1</sub> (mm) :
110
Lc (mm) :
20
l<sub>3</sub> (mm) :
43
d<sub>1</sub> (mm) :
11
Carré :
9
N :
4
Référence :
TD117-M16-L0-WY80FC
D<sub>N</sub> (mm) :
M 16
P (mm) :
2
l<sub>1</sub> (mm) :
110
Lc (mm) :
20
l<sub>3</sub> (mm) :
48
d<sub>1</sub> (mm) :
12
Carré :
9
N :
4
Référence :
TD117-M16-L0-WY80AA
D<sub>N</sub> (mm) :
M 16
P (mm) :
2
l<sub>1</sub> (mm) :
110
Lc (mm) :
20
l<sub>3</sub> (mm) :
48
d<sub>1</sub> (mm) :
12
Carré :
9
N :
4
Référence :
TD117-M16-L0-WY80RG
D<sub>N</sub> (mm) :
M 16
P (mm) :
2
l<sub>1</sub> (mm) :
110
Lc (mm) :
20
l<sub>3</sub> (mm) :
48
d<sub>1</sub> (mm) :
12
Carré :
9
N :
4
Référence :
TD117-M18-L0-WY80FC
D<sub>N</sub> (mm) :
M 18
P (mm) :
2,5
l<sub>1</sub> (mm) :
125
Lc (mm) :
25
l<sub>3</sub> (mm) :
55
d<sub>1</sub> (mm) :
14
Carré :
11
N :
4
Référence :
TD117-M20-L0-WY80FC
D<sub>N</sub> (mm) :
M 20
P (mm) :
2,5
l<sub>1</sub> (mm) :
140
Lc (mm) :
25
l<sub>3</sub> (mm) :
61
d<sub>1</sub> (mm) :
16
Carré :
12
N :
4
Référence :
TD117-M20-L0-WY80AA
D<sub>N</sub> (mm) :
M 20
P (mm) :
2,5
l<sub>1</sub> (mm) :
140
Lc (mm) :
25
l<sub>3</sub> (mm) :
61
d<sub>1</sub> (mm) :
16
Carré :
12
N :
4
Référence :
TD117-M20-L0-WY80RG
D<sub>N</sub> (mm) :
M 20
P (mm) :
2,5
l<sub>1</sub> (mm) :
140
Lc (mm) :
25
l<sub>3</sub> (mm) :
61
d<sub>1</sub> (mm) :
16
Carré :
12
N :
4
Référence :
TD117-M22-L0-WY80FC
D<sub>N</sub> (mm) :
M 22
P (mm) :
2,5
l<sub>1</sub> (mm) :
140
Lc (mm) :
25
l<sub>3</sub> (mm) :
61
d<sub>1</sub> (mm) :
18
Carré :
14,5
N :
4
Référence :
TD117-M24-L0-WY80FC
D<sub>N</sub> (mm) :
M 24
P (mm) :
3
l<sub>1</sub> (mm) :
160
Lc (mm) :
30
l<sub>3</sub> (mm) :
70
d<sub>1</sub> (mm) :
18
Carré :
14,5
N :
4
Référence :
TD117-M24-L0-WY80AA
D<sub>N</sub> (mm) :
M 24
P (mm) :
3
l<sub>1</sub> (mm) :
160
Lc (mm) :
30
l<sub>3</sub> (mm) :
70
d<sub>1</sub> (mm) :
18
Carré :
14,5
N :
4
Référence :
TD117-M24-L0-WY80RG
D<sub>N</sub> (mm) :
M 24
P (mm) :
3
l<sub>1</sub> (mm) :
160
Lc (mm) :
30
l<sub>3</sub> (mm) :
70
d<sub>1</sub> (mm) :
18
Carré :
14,5
N :
4
Référence :
TD117-M27-L0-WY80FC
D<sub>N</sub> (mm) :
M 27
P (mm) :
3
l<sub>1</sub> (mm) :
160
Lc (mm) :
30
l<sub>3</sub> (mm) :
70
d<sub>1</sub> (mm) :
20
Carré :
16
N :
5
Référence :
TD117-M30-L0-WY80FC
D<sub>N</sub> (mm) :
M 30
P (mm) :
3,5
l<sub>1</sub> (mm) :
180
Lc (mm) :
35
l<sub>3</sub> (mm) :
79
d<sub>1</sub> (mm) :
22
Carré :
18
N :
5
Référence :
TD117-M30-L0-WY80AA
D<sub>N</sub> (mm) :
M 30
P (mm) :
3,5
l<sub>1</sub> (mm) :
180
Lc (mm) :
35
l<sub>3</sub> (mm) :
79
d<sub>1</sub> (mm) :
22
Carré :
18
N :
5
Référence :
TD117-M33-L0-WY80FC
D<sub>N</sub> (mm) :
M 33
P (mm) :
3,5
l<sub>1</sub> (mm) :
180
Lc (mm) :
35
l<sub>3</sub> (mm) :
79
d<sub>1</sub> (mm) :
25
Carré :
20
N :
5
Référence :
TD117-M36-L0-WY80FC
D<sub>N</sub> (mm) :
M 36
P (mm) :
4
l<sub>1</sub> (mm) :
200
Lc (mm) :
40
l<sub>3</sub> (mm) :
88
d<sub>1</sub> (mm) :
28
Carré :
22
N :
5
Référence :
TD117-M42-L0-WY80FC
D<sub>N</sub> (mm) :
M 42
P (mm) :
4,5
l<sub>1</sub> (mm) :
200
Lc (mm) :
45
l<sub>3</sub> (mm) :
89
d<sub>1</sub> (mm) :
32
Carré :
24
N :
5
