1180 - forme a
DESCRIPTIF PRODUIT

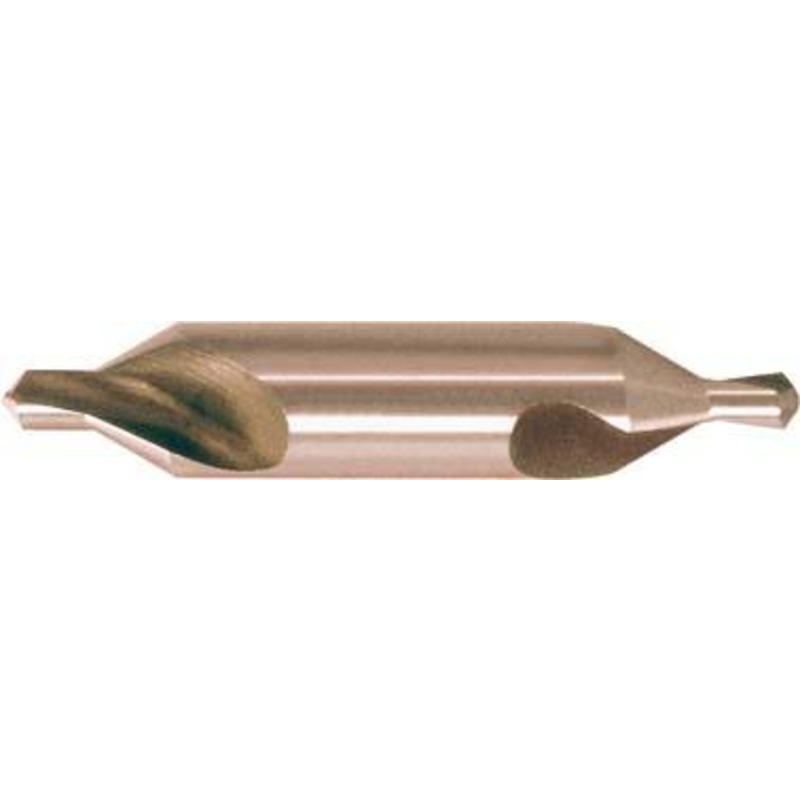

Profil rectifié, coupe à droite, affûtage de précision de la pointe. Affûtage > Ø 1,60 mm selon DIN 1412, forme A.
Tolérance de Ø :
- Ø 1,00–2,5 = + 0,14 mm
- Ø 3,15–5,0 = + 0,18 mm
- Ø 6,30 = + 0,22 mm
Pour des trous de centrage sans chanfrein de protection. Notamment pour les matériaux abrasifs, les alliages d'AlSI, les plastiques renforcés de fibres de verre, les aciers à haute résistance, la fonte d'acier, la fonte grise, la fonte moulée trempée, l'acier dur au manganèse, les aciers au CrNi, les bronzes, les métaux légers et les métaux non ferreux.
Informations techniques
Acier< 700 N/mm²
Acier < 1000 N/mm²
Acier < 1400 N/mm²
INOX ferrit./martens.
INOX austénitique
INOX duplex
Fonte GG/GTS
Fonte GGG
Titane > 850 N/mm²
Alu < 8 % Si
Alu > 8 % Si
Revêtement
Vc [m/min]
70
56
45
30
24
19
70
56
25
150
150
Non revêtu
Affinez votre recherche en sélectionnant les caractéristiques souhaitées dans le tableau
Référence
Ø de foret d1 (mm)
Ø de queue d2 h9 (mm)
Longueur totale l1 (mm)
Pour pièce à usiner de Ø (mm)
Acier< 700 N/mm² f (mm/U)
Référence :
6311800100
Ø de foret d1 (mm) :
1
Ø de queue d2 h9 (mm) :
3,15
Longueur totale l1 (mm) :
31,5
Pour pièce à usiner de Ø (mm) :
6–8
Acier< 700 N/mm² f (mm/U) :
0,02
Référence :
6311800125
Ø de foret d1 (mm) :
1,25
Ø de queue d2 h9 (mm) :
3,15
Longueur totale l1 (mm) :
31,5
Pour pièce à usiner de Ø (mm) :
8–10
Acier< 700 N/mm² f (mm/U) :
0,02
Référence :
6311800160
Ø de foret d1 (mm) :
1,6
Ø de queue d2 h9 (mm) :
4
Longueur totale l1 (mm) :
35,5
Pour pièce à usiner de Ø (mm) :
10–15
Acier< 700 N/mm² f (mm/U) :
0,02
Référence :
6311800200
Ø de foret d1 (mm) :
2
Ø de queue d2 h9 (mm) :
5
Longueur totale l1 (mm) :
40
Pour pièce à usiner de Ø (mm) :
15–20
Acier< 700 N/mm² f (mm/U) :
0,03
Référence :
6311800250
Ø de foret d1 (mm) :
2,5
Ø de queue d2 h9 (mm) :
6,3
Longueur totale l1 (mm) :
45
Pour pièce à usiner de Ø (mm) :
20–30
Acier< 700 N/mm² f (mm/U) :
0,03
Référence :
6311800315
Ø de foret d1 (mm) :
3,15
Ø de queue d2 h9 (mm) :
8
Longueur totale l1 (mm) :
50
Pour pièce à usiner de Ø (mm) :
30–40
Acier< 700 N/mm² f (mm/U) :
0,04
Référence :
6311800400
Ø de foret d1 (mm) :
4
Ø de queue d2 h9 (mm) :
10
Longueur totale l1 (mm) :
56
Pour pièce à usiner de Ø (mm) :
40–63
Acier< 700 N/mm² f (mm/U) :
0,05
Référence :
6311800500
Ø de foret d1 (mm) :
5
Ø de queue d2 h9 (mm) :
12,5
Longueur totale l1 (mm) :
63
Pour pièce à usiner de Ø (mm) :
63–100
Acier< 700 N/mm² f (mm/U) :
0,07
Référence :
6311800630
Ø de foret d1 (mm) :
6,3
Ø de queue d2 h9 (mm) :
16
Longueur totale l1 (mm) :
71
Pour pièce à usiner de Ø (mm) :
100–150
Acier< 700 N/mm² f (mm/U) :
0,09
