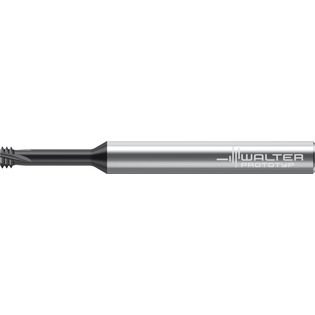

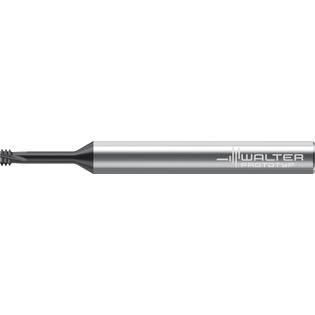

Tc630 - fraise à fileter orbitale en carbure monobloc, revêtue
Informations techniques
Nuance
WB10TJ
Affinez votre recherche en sélectionnant les caractéristiques souhaitées dans le tableau

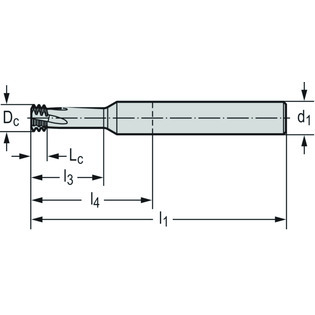

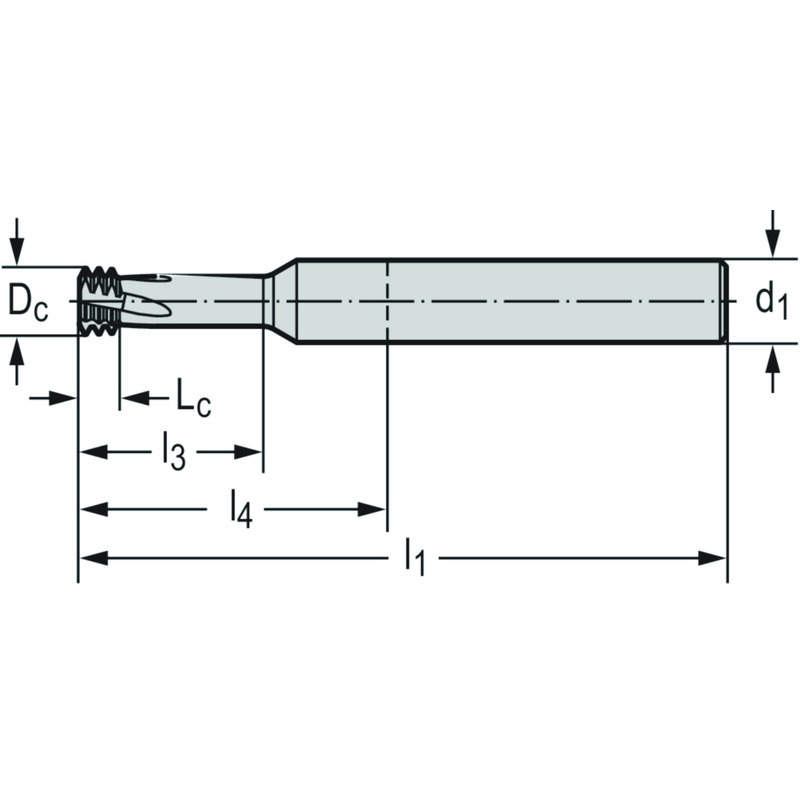

Référence
DN
P (mm)
Dc (mm)
Lc (mm)
l3 (mm)
l1 (mm)
l4 (mm)
d1 (mm)
Z
Référence :
TC630-M1.2-A0F-WB10TJ
D<sub>N</sub> :
M 1.2
P (mm) :
0,25
D<sub>c</sub> (mm) :
0,9
Lc (mm) :
0,25
l<sub>3</sub> (mm) :
3,725
l<sub>1</sub> (mm) :
38
l<sub>4</sub> (mm) :
10
d<sub>1</sub> (mm) :
3
Z :
4
Référence :
TC630-M1.4-A0F-WB10TJ
D<sub>N</sub> :
M 1.4
P (mm) :
0,3
D<sub>c</sub> (mm) :
1,05
Lc (mm) :
0,3
l<sub>3</sub> (mm) :
4,35
l<sub>1</sub> (mm) :
38
l<sub>4</sub> (mm) :
10
d<sub>1</sub> (mm) :
3
Z :
4
Référence :

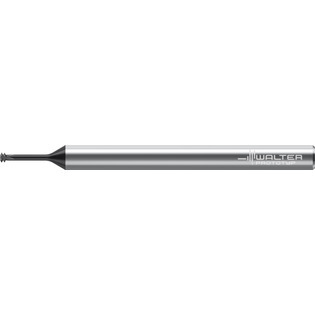

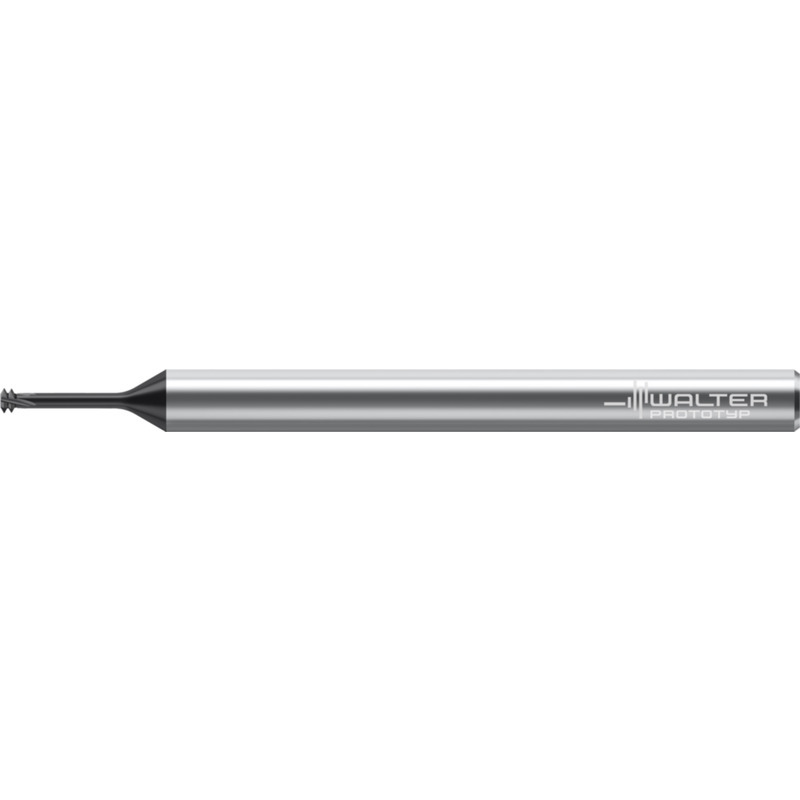

TC630-M1.6-A0F-WB10TJ
D<sub>N</sub> :
M 1.6
P (mm) :
0,35
D<sub>c</sub> (mm) :
1,2
Lc (mm) :
0,7
l<sub>3</sub> (mm) :
5,33
l<sub>1</sub> (mm) :
38
l<sub>4</sub> (mm) :
10
d<sub>1</sub> (mm) :
3
Z :
4
Référence :
TC630-M1.8-A0F-WB10TJ
D<sub>N</sub> :
M 1.8
P (mm) :
0,35
D<sub>c</sub> (mm) :
1,35
Lc (mm) :
0,7
l<sub>3</sub> (mm) :
5,58
l<sub>1</sub> (mm) :
38
l<sub>4</sub> (mm) :
10
d<sub>1</sub> (mm) :
3
Z :
4
Référence :
TC630-M2-A0F-WB10TJ
D<sub>N</sub> :
M 2
P (mm) :
0,4
D<sub>c</sub> (mm) :
1,55
Lc (mm) :
1,2
l<sub>3</sub> (mm) :
6,6
l<sub>1</sub> (mm) :
57
l<sub>4</sub> (mm) :
21
d<sub>1</sub> (mm) :
6
Z :
4
Référence :
TC630-M2.2-A0F-WB10TJ
D<sub>N</sub> :
M 2.2
P (mm) :
0,45
D<sub>c</sub> (mm) :
1,65
Lc (mm) :
1,35
l<sub>3</sub> (mm) :
6,83
l<sub>1</sub> (mm) :
57
l<sub>4</sub> (mm) :
21
d<sub>1</sub> (mm) :
6
Z :
4
Référence :
TC630-M2.5-A0F-WB10TJ
D<sub>N</sub> :
M 2.5
P (mm) :
0,45
D<sub>c</sub> (mm) :
1,95
Lc (mm) :
1,35
l<sub>3</sub> (mm) :
8,18
l<sub>1</sub> (mm) :
57
l<sub>4</sub> (mm) :
21
d<sub>1</sub> (mm) :
6
Z :
4
Référence :

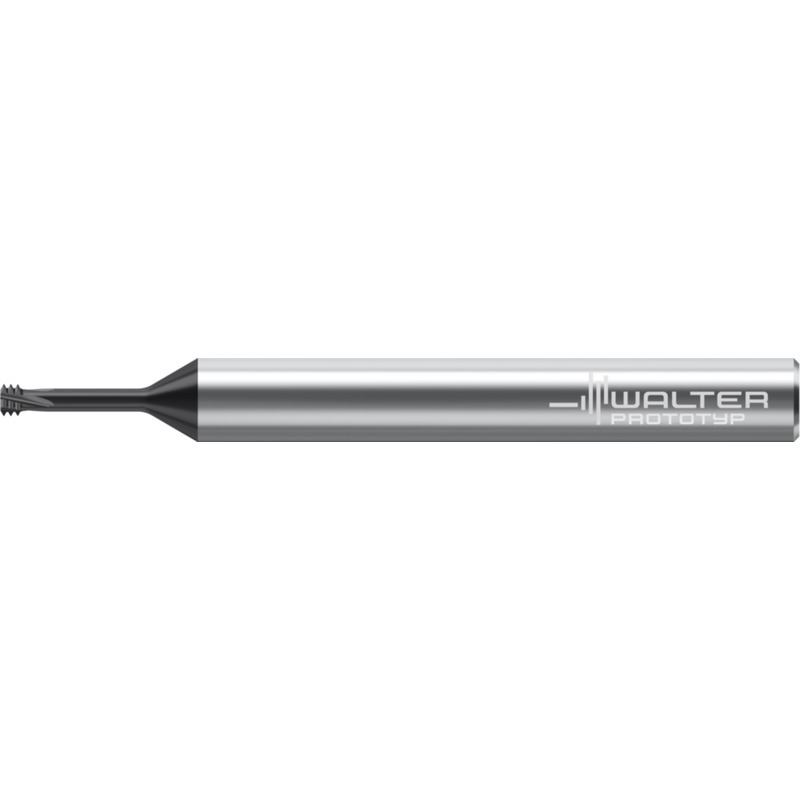

TC630-M3-A0F-WB10TJ
D<sub>N</sub> :
M 3
P (mm) :
0,5
D<sub>c</sub> (mm) :
2,3
Lc (mm) :
1,5
l<sub>3</sub> (mm) :
9,75
l<sub>1</sub> (mm) :
57
l<sub>4</sub> (mm) :
21
d<sub>1</sub> (mm) :
6
Z :
4
Référence :
TC630-M3.5-A0F-WB10TJ
D<sub>N</sub> :
M 3.5
P (mm) :
0,6
D<sub>c</sub> (mm) :
2,7
Lc (mm) :
1,8
l<sub>3</sub> (mm) :
10,8
l<sub>1</sub> (mm) :
57
l<sub>4</sub> (mm) :
21
d<sub>1</sub> (mm) :
6
Z :
4
Référence :

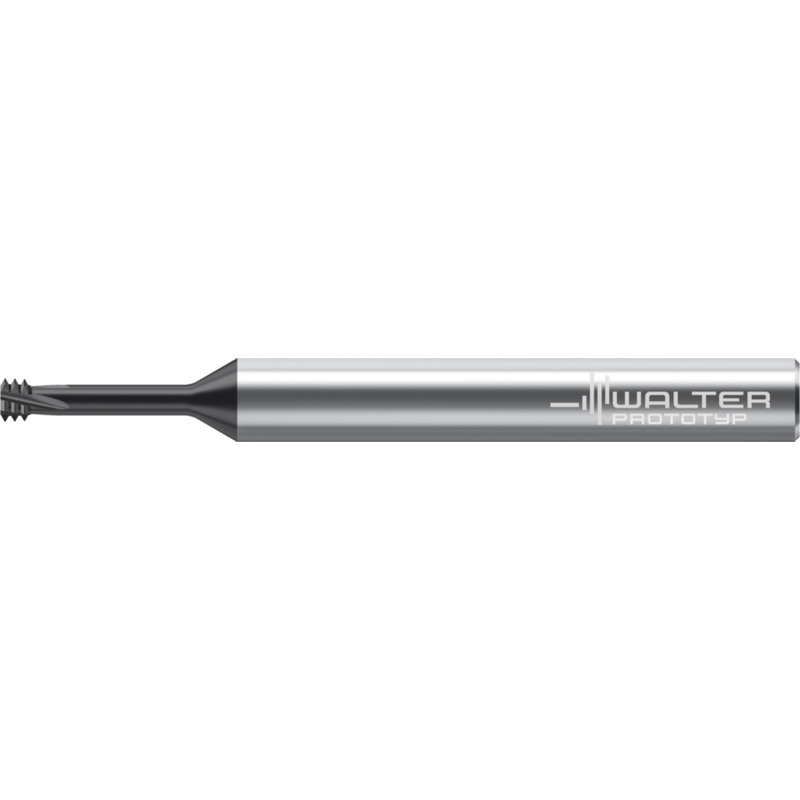

TC630-M4-A0F-WB10TJ
D<sub>N</sub> :
M 4
P (mm) :
0,7
D<sub>c</sub> (mm) :
3,1
Lc (mm) :
2,1
l<sub>3</sub> (mm) :
13,05
l<sub>1</sub> (mm) :
57
l<sub>4</sub> (mm) :
21
d<sub>1</sub> (mm) :
6
Z :
4
Référence :
TC630-M4.5-A0F-WB10TJ
D<sub>N</sub> :
M 4.5
P (mm) :
0,75
D<sub>c</sub> (mm) :
3,5
Lc (mm) :
2,25
l<sub>3</sub> (mm) :
13,88
l<sub>1</sub> (mm) :
57
l<sub>4</sub> (mm) :
21
d<sub>1</sub> (mm) :
6
Z :
4
Référence :

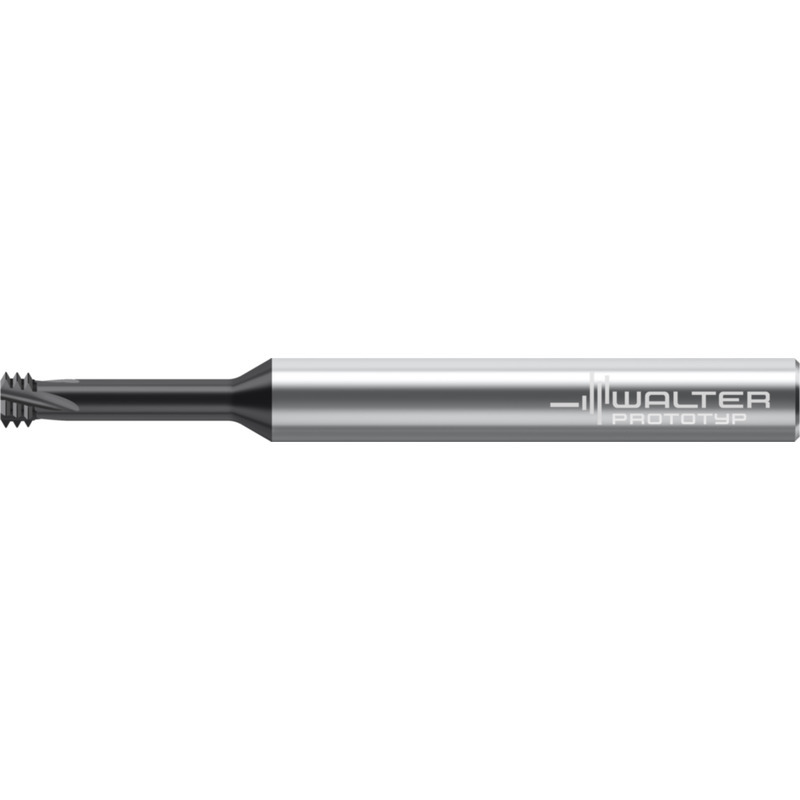

TC630-M5-A0F-WB10TJ
D<sub>N</sub> :
M 5
P (mm) :
0,8
D<sub>c</sub> (mm) :
4
Lc (mm) :
2,4
l<sub>3</sub> (mm) :
16,2
l<sub>1</sub> (mm) :
57
l<sub>4</sub> (mm) :
21
d<sub>1</sub> (mm) :
6
Z :
4
Référence :
TC630-M6-A0F-WB10TJ
D<sub>N</sub> :
M 6
P (mm) :
1
D<sub>c</sub> (mm) :
4,8
Lc (mm) :
3
l<sub>3</sub> (mm) :
19,5
l<sub>1</sub> (mm) :
57
l<sub>4</sub> (mm) :
22
d<sub>1</sub> (mm) :
6
Z :
4
Référence :

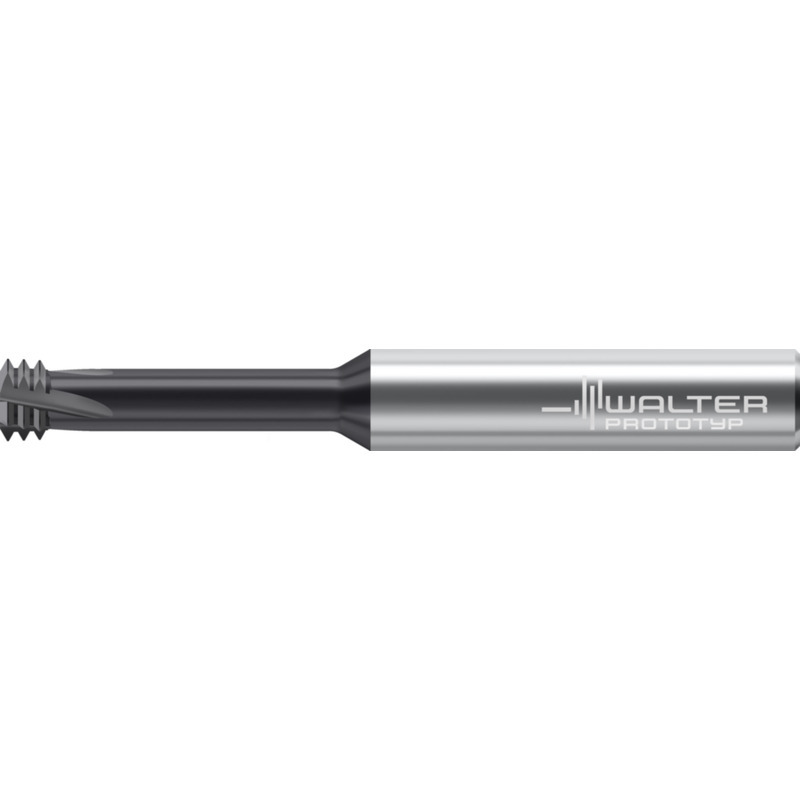

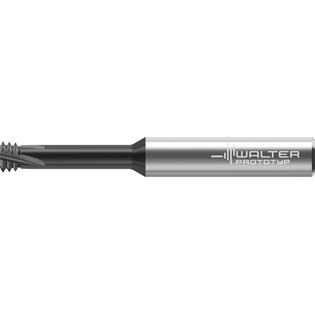

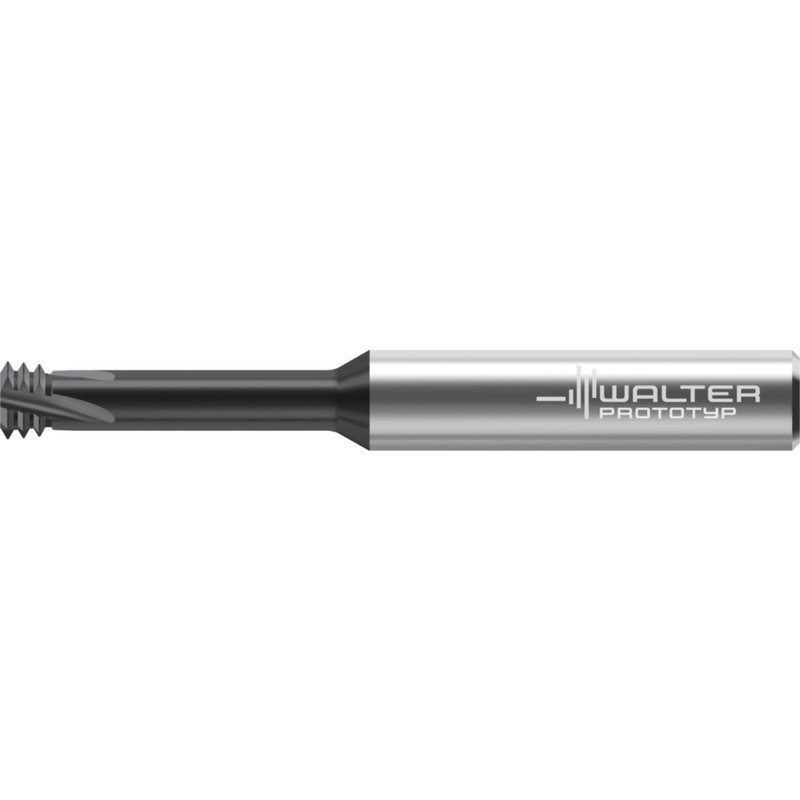

TC630-M8-A0F-WB10TJ
D<sub>N</sub> :
M 8
P (mm) :
1,25
D<sub>c</sub> (mm) :
6,4
Lc (mm) :
3,75
l<sub>3</sub> (mm) :
25,88
l<sub>1</sub> (mm) :
63
l<sub>4</sub> (mm) :
29
d<sub>1</sub> (mm) :
8
Z :
4
