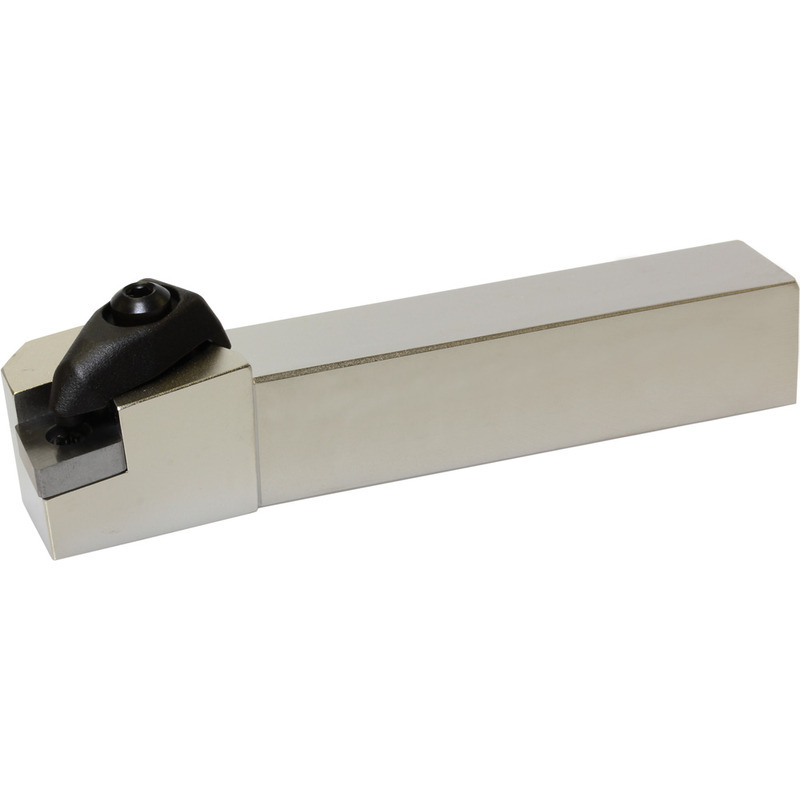

Dclnr/l
Informations techniques
Bride
Clé pour assise
Vis pour bride
Ressort
Clé pour bride
Assise
Vis d'assise
Plaquettes
CP-3D
FT-15
CS-3D
SP-3D
LW-3
DC-44 (DC-44-C*)
SB-4085TR
CN*A1204... CN*G1204...CN*M1204…
Affinez votre recherche en sélectionnant les caractéristiques souhaitées dans le tableau

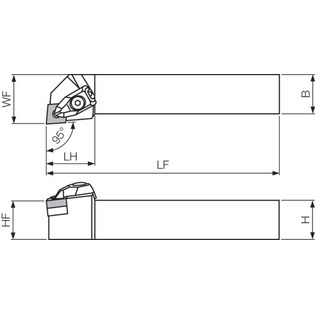

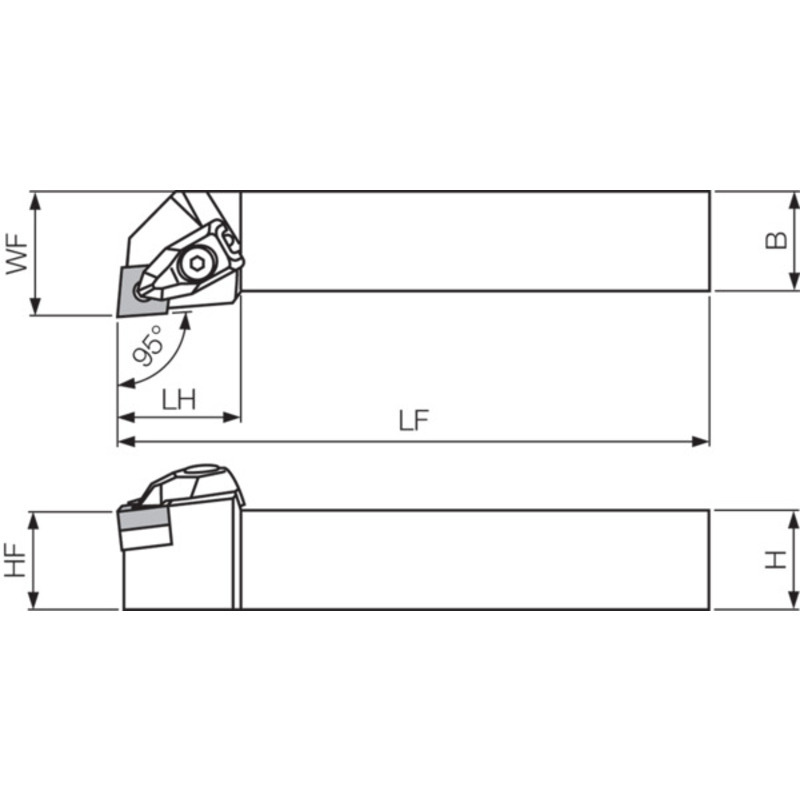

Référence
H [mm]
B [mm]
LH [mm]
HF [mm]
LF [mm]
WF [mm]
Angle standard-R(RE)
Angle d'inclinaison latéral [°]
Angle Inclinaison [°]
Référence :
DCLNL 2020K-12
H [mm] :
20
B [mm] :
20
LH [mm] :
33
HF [mm] :
20
LF [mm] :
125
WF [mm] :
25
Angle standard-R(RE) :
0.8
Angle d'inclinaison latéral [°] :
-6
Angle Inclinaison [°] :
-6
Référence :
DCLNR 2020K-12
H [mm] :
20
B [mm] :
20
LH [mm] :
33
HF [mm] :
20
LF [mm] :
125
WF [mm] :
25
Angle standard-R(RE) :
0.8
Angle d'inclinaison latéral [°] :
-6
Angle Inclinaison [°] :
-6
Référence :
DCLNL 2525M-12
H [mm] :
25
B [mm] :
25
LH [mm] :
32
HF [mm] :
25
LF [mm] :
150
WF [mm] :
32
Angle standard-R(RE) :
0.8
Angle d'inclinaison latéral [°] :
-6
Angle Inclinaison [°] :
-6
Référence :
DCLNR 2525M-12
H [mm] :
25
B [mm] :
25
LH [mm] :
32
HF [mm] :
25
LF [mm] :
150
WF [mm] :
32
Angle standard-R(RE) :
0.8
Angle d'inclinaison latéral [°] :
-6
Angle Inclinaison [°] :
-6
