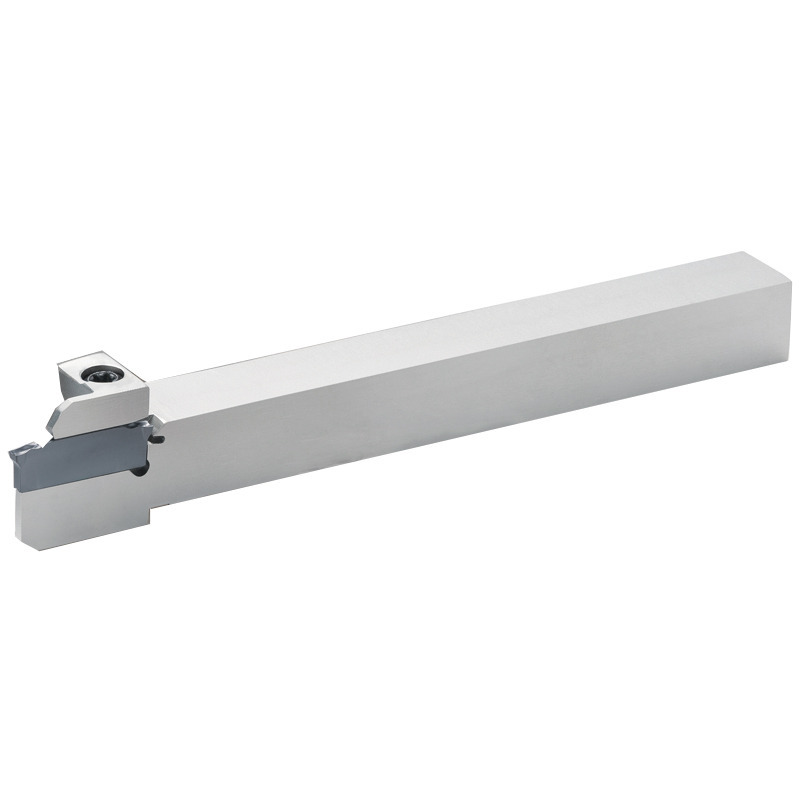

Kgzr/l
- Usinage stable et est facile à utiliser grâce à un design de pince unique
- Vaste gamme de produits pour une multitude d’utilisations
- Vaste gamme de produits pour une multitude d’utilisations
Affinez votre recherche en sélectionnant les caractéristiques souhaitées dans le tableau
Référence
DC [mm]
H [mm]
B [mm]
LH [mm]
HF [mm]
HBH [mm]
LF [mm]
WF [mm]
Larg. min. [mm]
Larg. max. [mm]
Angle GAMP
Forme
Vis de serrage
Clé
Plaquettes
Référence :
KGZR1010JX-1,3D16
DC [mm] :
16
H [mm] :
10
B [mm] :
10
LH [mm] :
17,8
HF [mm] :
10
HBH [mm] :
2,1
LF [mm] :
120
WF [mm] :
9,5
Larg. min. [mm] :
1,3
Larg. max. [mm] :
1,3
Angle GAMP :
1°
Forme :

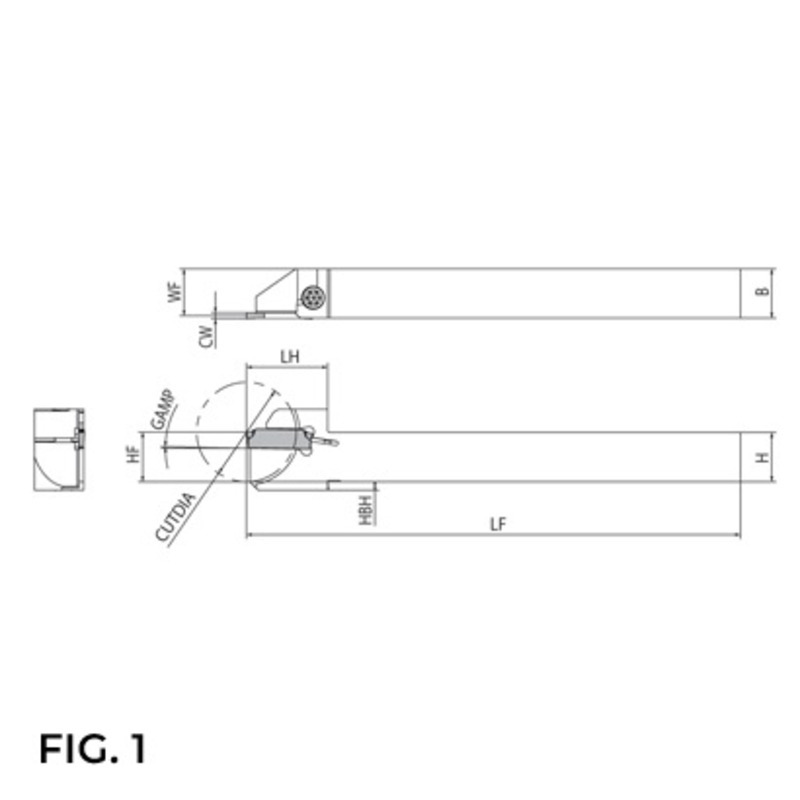

Fig.1
Vis de serrage :
SB-40120TR
Clé :
LTW-15S
Plaquettes :
GZM1316
Référence :
KGZL1010JX-1,3D16
DC [mm] :
16
H [mm] :
10
B [mm] :
10
LH [mm] :
17,8
HF [mm] :
10
HBH [mm] :
2,1
LF [mm] :
120
WF [mm] :
9,5
Larg. min. [mm] :
1,3
Larg. max. [mm] :
1,3
Angle GAMP :
1°
Forme :
Fig.1
Vis de serrage :
SB-40120TR
Clé :
LTW-15S
Plaquettes :
GZM1316
Référence :
KGZR1010JX-1,3
DC [mm] :
20
H [mm] :
10
B [mm] :
10
LH [mm] :
18,7
HF [mm] :
10
HBH [mm] :
2,1
LF [mm] :
120
WF [mm] :
9,5
Larg. min. [mm] :
1,3
Larg. max. [mm] :
1,3
Angle GAMP :
1°
Forme :
Fig.1
Vis de serrage :
SB-40120TR
Clé :
LTW-15S
Plaquettes :
GZM1316
Référence :
KGZL1010JX-1,3
DC [mm] :
20
H [mm] :
10
B [mm] :
10
LH [mm] :
18,7
HF [mm] :
10
HBH [mm] :
2,1
LF [mm] :
120
WF [mm] :
9,5
Larg. min. [mm] :
1,3
Larg. max. [mm] :
1,3
Angle GAMP :
1°
Forme :
Fig.1
Vis de serrage :
SB-40120TR
Clé :
LTW-15S
Plaquettes :
GZM1316
Référence :
KGZR1212F-1,3D16
DC [mm] :
16
H [mm] :
12
B [mm] :
12
LH [mm] :
17,8
HF [mm] :
12
HBH [mm] :
2,1
LF [mm] :
85
WF [mm] :
11,5
Larg. min. [mm] :
1,3
Larg. max. [mm] :
1,3
Angle GAMP :
1°
Forme :
Fig.1
Vis de serrage :
SB-40120TR
Clé :
LTW-15S
Plaquettes :
GZM1316
Référence :
KGZL1212F-1,3D16
DC [mm] :
16
H [mm] :
12
B [mm] :
12
LH [mm] :
17,8
HF [mm] :
12
HBH [mm] :
2,1
LF [mm] :
85
WF [mm] :
11,5
Larg. min. [mm] :
1,3
Larg. max. [mm] :
1,3
Angle GAMP :
1°
Forme :
Fig.1
Vis de serrage :
SB-40120TR
Clé :
LTW-15S
Plaquettes :
GZM1316
Référence :
KGZR1212JX-1,3D16
DC [mm] :
16
H [mm] :
12
B [mm] :
12
LH [mm] :
17,8
HF [mm] :
12
HBH [mm] :
2,1
LF [mm] :
120
WF [mm] :
11,5
Larg. min. [mm] :
1,3
Larg. max. [mm] :
1,3
Angle GAMP :
1°
Forme :
Fig.1
Vis de serrage :
SB-40120TR
Clé :
LTW-15S
Plaquettes :
GZM1316
Référence :
KGZL1212JX-1,3D16
DC [mm] :
16
H [mm] :
12
B [mm] :
12
LH [mm] :
17,8
HF [mm] :
12
HBH [mm] :
2,1
LF [mm] :
120
WF [mm] :
11,5
Larg. min. [mm] :
1,3
Larg. max. [mm] :
1,3
Angle GAMP :
1°
Forme :
Fig.1
Vis de serrage :
SB-40120TR
Clé :
LTW-15S
Plaquettes :
GZM1316
Référence :
KGZR1212F-1,3
DC [mm] :
24
H [mm] :
12
B [mm] :
12
LH [mm] :
19,8
HF [mm] :
12
HBH [mm] :
2,1
LF [mm] :
85
WF [mm] :
11,5
Larg. min. [mm] :
1,3
Larg. max. [mm] :
1,3
Angle GAMP :
1°
Forme :
Fig.1
Vis de serrage :
SB-40120TR
Clé :
LTW-15S
Plaquettes :
GZM1316
Référence :
KGZL1212F-1,3
DC [mm] :
24
H [mm] :
12
B [mm] :
12
LH [mm] :
19,8
HF [mm] :
12
HBH [mm] :
2,1
LF [mm] :
85
WF [mm] :
11,5
Larg. min. [mm] :
1,3
Larg. max. [mm] :
1,3
Angle GAMP :
1°
Forme :
Fig.1
Vis de serrage :
SB-40120TR
Clé :
LTW-15S
Plaquettes :
GZM1316
Référence :
KGZR1212JX-1,3
DC [mm] :
24
H [mm] :
12
B [mm] :
12
LH [mm] :
19,8
HF [mm] :
12
HBH [mm] :
2,1
LF [mm] :
120
WF [mm] :
11,5
Larg. min. [mm] :
1,3
Larg. max. [mm] :
1,3
Angle GAMP :
1°
Forme :
Fig.1
Vis de serrage :
SB-40120TR
Clé :
LTW-15S
Plaquettes :
GZM1316
Référence :
KGZL1212JX-1,3
DC [mm] :
24
H [mm] :
12
B [mm] :
12
LH [mm] :
19,8
HF [mm] :
12
HBH [mm] :
2,1
LF [mm] :
120
WF [mm] :
11,5
Larg. min. [mm] :
1,3
Larg. max. [mm] :
1,3
Angle GAMP :
1°
Forme :
Fig.1
Vis de serrage :
SB-40120TR
Clé :
LTW-15S
Plaquettes :
GZM1316
Référence :
KGZR1010JX-1,5D16
DC [mm] :
16
H [mm] :
10
B [mm] :
10
LH [mm] :
17,8
HF [mm] :
10
HBH [mm] :
2,1
LF [mm] :
120
WF [mm] :
9,4
Larg. min. [mm] :
1,5
Larg. max. [mm] :
1,5
Angle GAMP :
1°
Forme :
Fig.1
Vis de serrage :
SB-40120TR
Clé :
LTW-15S
Plaquettes :
GZM1516
Référence :
KGZL1010JX-1,5D16
DC [mm] :
16
H [mm] :
10
B [mm] :
10
LH [mm] :
17,8
HF [mm] :
10
HBH [mm] :
2,1
LF [mm] :
120
WF [mm] :
9,4
Larg. min. [mm] :
1,5
Larg. max. [mm] :
1,5
Angle GAMP :
1°
Forme :
Fig.1
Vis de serrage :
SB-40120TR
Clé :
LTW-15S
Plaquettes :
GZM1516
Référence :
KGZR1010JX-1,5
DC [mm] :
20
H [mm] :
10
B [mm] :
10
LH [mm] :
18,7
HF [mm] :
10
HBH [mm] :
2,1
LF [mm] :
120
WF [mm] :
9,4
Larg. min. [mm] :
1,5
Larg. max. [mm] :
1,5
Angle GAMP :
1°
Forme :
Fig.1
Vis de serrage :
SB-40120TR
Clé :
LTW-15S
Plaquettes :
GZM1516
Référence :
KGZL1010JX-1,5
DC [mm] :
20
H [mm] :
10
B [mm] :
10
LH [mm] :
18,7
HF [mm] :
10
HBH [mm] :
2,1
LF [mm] :
120
WF [mm] :
9,4
Larg. min. [mm] :
1,5
Larg. max. [mm] :
1,5
Angle GAMP :
1°
Forme :
Fig.1
Vis de serrage :
SB-40120TR
Clé :
LTW-15S
Plaquettes :
GZM1516
Référence :
KGZR1212F-1,5D16
DC [mm] :
16
H [mm] :
12
B [mm] :
12
LH [mm] :
17,8
HF [mm] :
12
HBH [mm] :
2,1
LF [mm] :
85
WF [mm] :
11,4
Larg. min. [mm] :
1,5
Larg. max. [mm] :
1,5
Angle GAMP :
1°
Forme :
Fig.1
Vis de serrage :
SB-40120TR
Clé :
LTW-15S
Plaquettes :
GZM1516
Référence :
KGZL1212F-1,5D16
DC [mm] :
16
H [mm] :
12
B [mm] :
12
LH [mm] :
17,8
HF [mm] :
12
HBH [mm] :
2,1
LF [mm] :
85
WF [mm] :
11,4
Larg. min. [mm] :
1,5
Larg. max. [mm] :
1,5
Angle GAMP :
1°
Forme :
Fig.1
Vis de serrage :
SB-40120TR
Clé :
LTW-15S
Plaquettes :
GZM1516
Référence :
KGZR1212JX-1,5D16
DC [mm] :
16
H [mm] :
12
B [mm] :
12
LH [mm] :
17,8
HF [mm] :
12
HBH [mm] :
2,1
LF [mm] :
120
WF [mm] :
11,4
Larg. min. [mm] :
1,5
Larg. max. [mm] :
1,5
Angle GAMP :
1°
Forme :
Fig.1
Vis de serrage :
SB-40120TR
Clé :
LTW-15S
Plaquettes :
GZM1516
Référence :
KGZL1212JX-1,5D16
DC [mm] :
16
H [mm] :
12
B [mm] :
12
LH [mm] :
17,8
HF [mm] :
12
HBH [mm] :
2,1
LF [mm] :
120
WF [mm] :
11,4
Larg. min. [mm] :
1,5
Larg. max. [mm] :
1,5
Angle GAMP :
1°
Forme :
Fig.1
Vis de serrage :
SB-40120TR
Clé :
LTW-15S
Plaquettes :
GZM1516
Référence :
KGZR1212F-1,5
DC [mm] :
24
H [mm] :
12
B [mm] :
12
LH [mm] :
19,8
HF [mm] :
12
HBH [mm] :
2,1
LF [mm] :
85
WF [mm] :
11,4
Larg. min. [mm] :
1,5
Larg. max. [mm] :
1,5
Angle GAMP :
1°
Forme :
Fig.1
Vis de serrage :
SB-40120TR
Clé :
LTW-15S
Plaquettes :
GZM1516
Référence :
KGZL1212F-1,5
DC [mm] :
24
H [mm] :
12
B [mm] :
12
LH [mm] :
19,8
HF [mm] :
12
HBH [mm] :
2,1
LF [mm] :
85
WF [mm] :
11,4
Larg. min. [mm] :
1,5
Larg. max. [mm] :
1,5
Angle GAMP :
1°
Forme :
Fig.1
Vis de serrage :
SB-40120TR
Clé :
LTW-15S
Plaquettes :
GZM1516
Référence :
KGZR1212JX-1,5
DC [mm] :
24
H [mm] :
12
B [mm] :
12
LH [mm] :
19,8
HF [mm] :
12
HBH [mm] :
2,1
LF [mm] :
120
WF [mm] :
11,4
Larg. min. [mm] :
1,5
Larg. max. [mm] :
1,5
Angle GAMP :
1°
Forme :
Fig.1
Vis de serrage :
SB-40120TR
Clé :
LTW-15S
Plaquettes :
GZM1516
Référence :
KGZL1212JX-1,5
DC [mm] :
24
H [mm] :
12
B [mm] :
12
LH [mm] :
19,8
HF [mm] :
12
HBH [mm] :
2,1
LF [mm] :
120
WF [mm] :
11,4
Larg. min. [mm] :
1,5
Larg. max. [mm] :
1,5
Angle GAMP :
1°
Forme :
Fig.1
Vis de serrage :
SB-40120TR
Clé :
LTW-15S
Plaquettes :
GZM1516
Référence :
KGZR1010JX-2
DC [mm] :
20
H [mm] :
10
B [mm] :
10
LH [mm] :
18,7
HF [mm] :
10
HBH [mm] :
2,1
LF [mm] :
120
WF [mm] :
9,2
Larg. min. [mm] :
2
Larg. max. [mm] :
3
Angle GAMP :
2°
Forme :

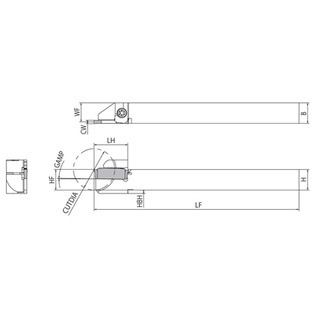

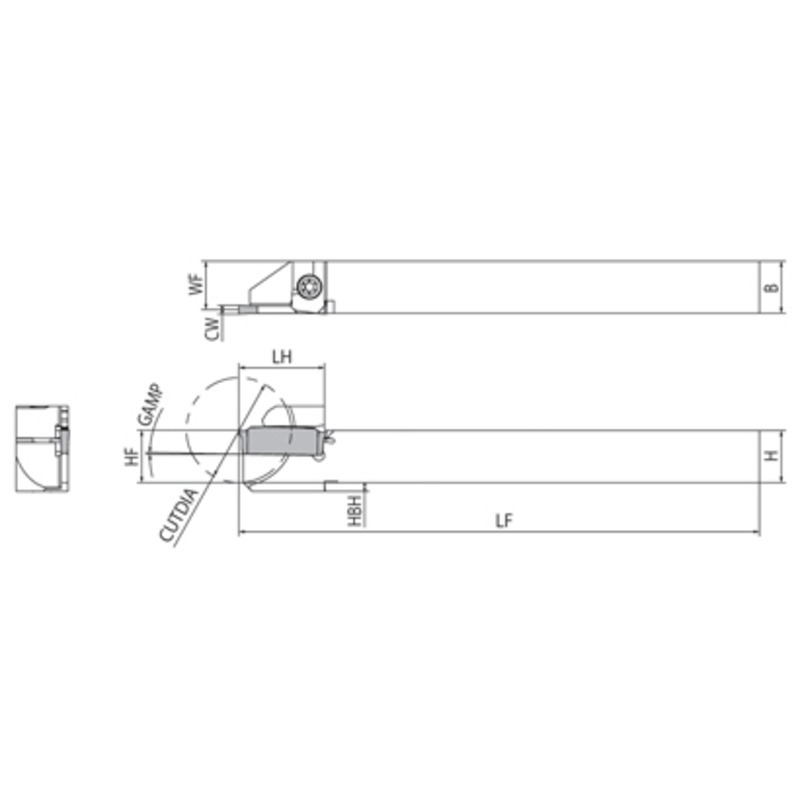

Fig.2
Vis de serrage :
SB-40120TR
Clé :
LTW-15S
Plaquettes :
GZ...2020
, GZ...2220
, GZ...2420
, GZ...2520
, GZ...3020...
Référence :
KGZL1010JX-2
DC [mm] :
20
H [mm] :
10
B [mm] :
10
LH [mm] :
18,7
HF [mm] :
10
HBH [mm] :
2,1
LF [mm] :
120
WF [mm] :
9,2
Larg. min. [mm] :
2
Larg. max. [mm] :
3
Angle GAMP :
2°
Forme :
Fig.2
Vis de serrage :
SB-40120TR
Clé :
LTW-15S
Plaquettes :
GZ...2020
, GZ...2220
, GZ...2420
, GZ...2520
, GZ...3020...
Référence :
KGZR1212F-2
DC [mm] :
24
H [mm] :
12
B [mm] :
12
LH [mm] :
19,8
HF [mm] :
12
HBH [mm] :
2,1
LF [mm] :
85
WF [mm] :
11,2
Larg. min. [mm] :
2
Larg. max. [mm] :
3
Angle GAMP :
1°
Forme :
Fig.2
Vis de serrage :
SB-40120TR
Clé :
LTW-15S
Plaquettes :
GZ...2020
, GZ...2220
, GZ...2420
, GZ...2520
, GZ...3020...
Référence :
KGZL1212F-2
DC [mm] :
24
H [mm] :
12
B [mm] :
12
LH [mm] :
19,8
HF [mm] :
12
HBH [mm] :
2,1
LF [mm] :
85
WF [mm] :
11,2
Larg. min. [mm] :
2
Larg. max. [mm] :
3
Angle GAMP :
1°
Forme :
Fig.2
Vis de serrage :
SB-40120TR
Clé :
LTW-15S
Plaquettes :
GZ...2020
, GZ...2220
, GZ...2420
, GZ...2520
, GZ...3020...
Référence :
KGZR1212JX-2
DC [mm] :
24
H [mm] :
12
B [mm] :
12
LH [mm] :
19,8
HF [mm] :
12
HBH [mm] :
2,1
LF [mm] :
120
WF [mm] :
11,2
Larg. min. [mm] :
2
Larg. max. [mm] :
3
Angle GAMP :
1°
Forme :
Fig.2
Vis de serrage :
SB-40120TR
Clé :
LTW-15S
Plaquettes :
GZ...2020
, GZ...2220
, GZ...2420
, GZ...2520
, GZ...3020...
Référence :
KGZL1212JX-2
DC [mm] :
24
H [mm] :
12
B [mm] :
12
LH [mm] :
19,8
HF [mm] :
12
HBH [mm] :
2,1
LF [mm] :
120
WF [mm] :
11,2
Larg. min. [mm] :
2
Larg. max. [mm] :
3
Angle GAMP :
1°
Forme :
Fig.2
Vis de serrage :
SB-40120TR
Clé :
LTW-15S
Plaquettes :
GZ...2020
, GZ...2220
, GZ...2420
, GZ...2520
, GZ...3020...
Référence :
KGZR1616JX-2
DC [mm] :
32
H [mm] :
16
B [mm] :
16
LH [mm] :
24,8
HF [mm] :
16
HBH [mm] :
-
LF [mm] :
120
WF [mm] :
15,2
Larg. min. [mm] :
2
Larg. max. [mm] :
3
Angle GAMP :
1°
Forme :
Fig.2
Vis de serrage :
SB-40120TR
Clé :
LTW-15S
Plaquettes :
GZ...2020
, GZ...2220
, GZ...2420
, GZ...2520
, GZ...3020...
Référence :
KGZL1616JX-2
DC [mm] :
32
H [mm] :
16
B [mm] :
16
LH [mm] :
24,8
HF [mm] :
16
HBH [mm] :
-
LF [mm] :
120
WF [mm] :
15,2
Larg. min. [mm] :
2
Larg. max. [mm] :
3
Angle GAMP :
1°
Forme :
Fig.2
Vis de serrage :
SB-40120TR
Clé :
LTW-15S
Plaquettes :
GZ...2020
, GZ...2220
, GZ...2420
, GZ...2520
, GZ...3020...
Référence :
KGZR2012K-2D34
DC [mm] :
34
H [mm] :
20
B [mm] :
12
LH [mm] :
26,8
HF [mm] :
20
HBH [mm] :
-
LF [mm] :
125
WF [mm] :
11,2
Larg. min. [mm] :
2
Larg. max. [mm] :
3
Angle GAMP :
1°
Forme :
Fig.2
Vis de serrage :
SE-50125TR
Clé :
LTW-20
Plaquettes :
GZ...2020
, GZ...2220
, GZ...2420
, GZ...2520
, GZ...3020...
Référence :
KGZL2012K-2D34
DC [mm] :
34
H [mm] :
20
B [mm] :
12
LH [mm] :
26,8
HF [mm] :
20
HBH [mm] :
-
LF [mm] :
125
WF [mm] :
11,2
Larg. min. [mm] :
2
Larg. max. [mm] :
3
Angle GAMP :
1°
Forme :
Fig.2
Vis de serrage :
SE-50125TR
Clé :
LTW-20
Plaquettes :
GZ...2020
, GZ...2220
, GZ...2420
, GZ...2520
, GZ...3020...
Référence :
KGZR2020K-2D34
DC [mm] :
34
H [mm] :
20
B [mm] :
20
LH [mm] :
26,8
HF [mm] :
20
HBH [mm] :
-
LF [mm] :
125
WF [mm] :
19,2
Larg. min. [mm] :
2
Larg. max. [mm] :
3
Angle GAMP :
1°
Forme :
Fig.2
Vis de serrage :
SE-50125TR
Clé :
LTW-20
Plaquettes :
GZ...2020
, GZ...2220
, GZ...2420
, GZ...2520
, GZ...3020...
Référence :
KGZL2020K-2D34
DC [mm] :
34
H [mm] :
20
B [mm] :
20
LH [mm] :
26,8
HF [mm] :
20
HBH [mm] :
-
LF [mm] :
125
WF [mm] :
19,2
Larg. min. [mm] :
2
Larg. max. [mm] :
3
Angle GAMP :
1°
Forme :
Fig.2
Vis de serrage :
SE-50125TR
Clé :
LTW-20
Plaquettes :
GZ...2020
, GZ...2220
, GZ...2420
, GZ...2520
, GZ...3020...
Référence :
KGZR2525K-2D34
DC [mm] :
34
H [mm] :
25
B [mm] :
25
LH [mm] :
32,7
HF [mm] :
25
HBH [mm] :
-
LF [mm] :
125
WF [mm] :
24,2
Larg. min. [mm] :
2
Larg. max. [mm] :
3
Angle GAMP :
1°
Forme :
Fig.2
Vis de serrage :
HH5X16
Clé :
LW-4
Plaquettes :
GZ...2020
, GZ...2220
, GZ...2420
, GZ...2520
, GZ...3020...
Référence :
KGZL2525K-2D34
DC [mm] :
34
H [mm] :
25
B [mm] :
25
LH [mm] :
32,7
HF [mm] :
25
HBH [mm] :
-
LF [mm] :
125
WF [mm] :
24,2
Larg. min. [mm] :
2
Larg. max. [mm] :
3
Angle GAMP :
1°
Forme :
Fig.2
Vis de serrage :
HH5X16
Clé :
LW-4
Plaquettes :
GZ...2020
, GZ...2220
, GZ...2420
, GZ...2520
, GZ...3020...
Référence :
KGZR1010JX-2.4
DC [mm] :
20
H [mm] :
10
B [mm] :
10
LH [mm] :
18,7
HF [mm] :
10
HBH [mm] :
2,1
LF [mm] :
120
WF [mm] :
9
Larg. min. [mm] :
2,4
Larg. max. [mm] :
3
Angle GAMP :
2°
Forme :
Fig.2
Vis de serrage :
SB-40120TR
Clé :
LTW-15S
Plaquettes :
GZ...2420
, GZ...2520
, GZ...3020
Référence :
KGZL1010JX-2.4
DC [mm] :
20
H [mm] :
10
B [mm] :
10
LH [mm] :
18,7
HF [mm] :
10
HBH [mm] :
2,1
LF [mm] :
120
WF [mm] :
9
Larg. min. [mm] :
2,4
Larg. max. [mm] :
3
Angle GAMP :
2°
Forme :
Fig.2
Vis de serrage :
SB-40120TR
Clé :
LTW-15S
Plaquettes :
GZ...2420
, GZ...2520
, GZ...3020
Référence :
KGZR1212F-2.4
DC [mm] :
24
H [mm] :
12
B [mm] :
12
LH [mm] :
19,8
HF [mm] :
12
HBH [mm] :
2,1
LF [mm] :
85
WF [mm] :
11
Larg. min. [mm] :
2,4
Larg. max. [mm] :
3
Angle GAMP :
1°
Forme :
Fig.2
Vis de serrage :
SB-40120TR
Clé :
LTW-15S
Plaquettes :
GZ...2420
, GZ...2520
, GZ...3020
Référence :
KGZL1212F-2.4
DC [mm] :
24
H [mm] :
12
B [mm] :
12
LH [mm] :
19,8
HF [mm] :
12
HBH [mm] :
2,1
LF [mm] :
85
WF [mm] :
11
Larg. min. [mm] :
2,4
Larg. max. [mm] :
3
Angle GAMP :
1°
Forme :
Fig.2
Vis de serrage :
SB-40120TR
Clé :
LTW-15S
Plaquettes :
GZ...2420
, GZ...2520
, GZ...3020
Référence :
KGZR1212JX-2.4
DC [mm] :
24
H [mm] :
12
B [mm] :
12
LH [mm] :
19,8
HF [mm] :
12
HBH [mm] :
2,1
LF [mm] :
120
WF [mm] :
11
Larg. min. [mm] :
2,4
Larg. max. [mm] :
3
Angle GAMP :
1°
Forme :
Fig.2
Vis de serrage :
SB-40120TR
Clé :
LTW-15S
Plaquettes :
GZ...2420
, GZ...2520
, GZ...3020
Référence :
KGZL1212JX-2.4
DC [mm] :
24
H [mm] :
12
B [mm] :
12
LH [mm] :
19,8
HF [mm] :
12
HBH [mm] :
2,1
LF [mm] :
120
WF [mm] :
11
Larg. min. [mm] :
2,4
Larg. max. [mm] :
3
Angle GAMP :
1°
Forme :
Fig.2
Vis de serrage :
SB-40120TR
Clé :
LTW-15S
Plaquettes :
GZ...2420
, GZ...2520
, GZ...3020
Référence :
KGZR1616JX-2.4
DC [mm] :
32
H [mm] :
16
B [mm] :
16
LH [mm] :
24,6
HF [mm] :
16
HBH [mm] :
-
LF [mm] :
120
WF [mm] :
15
Larg. min. [mm] :
2,4
Larg. max. [mm] :
3
Angle GAMP :
1°
Forme :
Fig.2
Vis de serrage :
SB-40120TR
Clé :
LTW-15S
Plaquettes :
GZ...2420
, GZ...2520
, GZ...3020
Référence :
KGZL1616JX-2.4
DC [mm] :
32
H [mm] :
16
B [mm] :
16
LH [mm] :
24,6
HF [mm] :
16
HBH [mm] :
-
LF [mm] :
120
WF [mm] :
15
Larg. min. [mm] :
2,4
Larg. max. [mm] :
3
Angle GAMP :
1°
Forme :
Fig.2
Vis de serrage :
SB-40120TR
Clé :
LTW-15S
Plaquettes :
GZ...2420
, GZ...2520
, GZ...3020
Référence :
KGZR2012K-2.4D34
DC [mm] :
34
H [mm] :
20
B [mm] :
12
LH [mm] :
26,6
HF [mm] :
20
HBH [mm] :
-
LF [mm] :
125
WF [mm] :
11
Larg. min. [mm] :
2,4
Larg. max. [mm] :
3
Angle GAMP :
1°
Forme :
Fig.2
Vis de serrage :
SE-50125TR
Clé :
LTW-20
Plaquettes :
GZ...2420
, GZ...2520
, GZ...3020
Référence :
KGZL2012K-2.4D34
DC [mm] :
34
H [mm] :
20
B [mm] :
12
LH [mm] :
26,6
HF [mm] :
20
HBH [mm] :
-
LF [mm] :
125
WF [mm] :
11
Larg. min. [mm] :
2,4
Larg. max. [mm] :
3
Angle GAMP :
1°
Forme :
Fig.2
Vis de serrage :
SE-50125TR
Clé :
LTW-20
Plaquettes :
GZ...2420
, GZ...2520
, GZ...3020
Référence :
KGZR2020K-2.4D34
DC [mm] :
34
H [mm] :
20
B [mm] :
20
LH [mm] :
26,6
HF [mm] :
20
HBH [mm] :
-
LF [mm] :
125
WF [mm] :
19
Larg. min. [mm] :
2,4
Larg. max. [mm] :
3
Angle GAMP :
1°
Forme :
Fig.2
Vis de serrage :
SE-50125TR
Clé :
LTW-20
Plaquettes :
GZ...2420
, GZ...2520
, GZ...3020
Référence :
KGZL2020K-2.4D34
DC [mm] :
34
H [mm] :
20
B [mm] :
20
LH [mm] :
26,6
HF [mm] :
20
HBH [mm] :
-
LF [mm] :
125
WF [mm] :
19
Larg. min. [mm] :
2,4
Larg. max. [mm] :
3
Angle GAMP :
1°
Forme :
Fig.2
Vis de serrage :
SE-50125TR
Clé :
LTW-20
Plaquettes :
GZ...2420
, GZ...2520
, GZ...3020
Référence :
KGZR2525K-2.4D34
DC [mm] :
34
H [mm] :
25
B [mm] :
25
LH [mm] :
32,7
HF [mm] :
25
HBH [mm] :
-
LF [mm] :
125
WF [mm] :
24
Larg. min. [mm] :
2,4
Larg. max. [mm] :
3
Angle GAMP :
1°
Forme :
Fig.2
Vis de serrage :
HH5X16
Clé :
LW-4
Plaquettes :
GZ...2420
, GZ...2520
, GZ...3020
Référence :
KGZL2525K-2.4D34
DC [mm] :
34
H [mm] :
25
B [mm] :
25
LH [mm] :
32,7
HF [mm] :
25
HBH [mm] :
-
LF [mm] :
125
WF [mm] :
24
Larg. min. [mm] :
2,4
Larg. max. [mm] :
3
Angle GAMP :
1°
Forme :
Fig.2
Vis de serrage :
HH5X16
Clé :
LW-4
Plaquettes :
GZ...2420
, GZ...2520
, GZ...3020
Référence :
KGZR1212JX-3
DC [mm] :
24
H [mm] :
12
B [mm] :
12
LH [mm] :
19,8
HF [mm] :
12
HBH [mm] :
2,1
LF [mm] :
120
WF [mm] :
10,8
Larg. min. [mm] :
3
Larg. max. [mm] :
3
Angle GAMP :
1°
Forme :
Fig.2
Vis de serrage :
SB-40120TR
Clé :
LTW-15S
Plaquettes :
GZ...3020...
Référence :
KGZL1212JX-3
DC [mm] :
24
H [mm] :
12
B [mm] :
12
LH [mm] :
19,8
HF [mm] :
12
HBH [mm] :
2,1
LF [mm] :
120
WF [mm] :
10,8
Larg. min. [mm] :
3
Larg. max. [mm] :
3
Angle GAMP :
1°
Forme :
Fig.2
Vis de serrage :
SB-40120TR
Clé :
LTW-15S
Plaquettes :
GZ...3020...
Référence :
KGZR1616JX-3
DC [mm] :
32
H [mm] :
16
B [mm] :
16
LH [mm] :
24,6
HF [mm] :
16
HBH [mm] :
-
LF [mm] :
120
WF [mm] :
14,8
Larg. min. [mm] :
3
Larg. max. [mm] :
3
Angle GAMP :
1°
Forme :
Fig.2
Vis de serrage :
SB-40120TR
Clé :
LTW-15S
Plaquettes :
GZ...3020...
Référence :
KGZL1616JX-3
DC [mm] :
32
H [mm] :
16
B [mm] :
16
LH [mm] :
24,6
HF [mm] :
16
HBH [mm] :
-
LF [mm] :
120
WF [mm] :
14,8
Larg. min. [mm] :
3
Larg. max. [mm] :
3
Angle GAMP :
1°
Forme :
Fig.2
Vis de serrage :
SB-40120TR
Clé :
LTW-15S
Plaquettes :
GZ...3020...
Référence :
KGZR1616JX-3D38
DC [mm] :
38
H [mm] :
16
B [mm] :
16
LH [mm] :
28,6
HF [mm] :
16
HBH [mm] :
-
LF [mm] :
120
WF [mm] :
14,8
Larg. min. [mm] :
3
Larg. max. [mm] :
3
Angle GAMP :
1°
Forme :
Fig.2
Vis de serrage :
SE-50125TR
Clé :
LTW-20
Plaquettes :
GZ...3020...
Référence :
KGZL1616JX-3D38
DC [mm] :
38
H [mm] :
16
B [mm] :
16
LH [mm] :
28,6
HF [mm] :
16
HBH [mm] :
-
LF [mm] :
120
WF [mm] :
14,8
Larg. min. [mm] :
3
Larg. max. [mm] :
3
Angle GAMP :
1°
Forme :
Fig.2
Vis de serrage :
SE-50125TR
Clé :
LTW-20
Plaquettes :
GZ...3020...
Référence :
KGZR1913K-3D38
DC [mm] :
38
H [mm] :
19
B [mm] :
13
LH [mm] :
28,6
HF [mm] :
19
HBH [mm] :
-
LF [mm] :
125
WF [mm] :
11,8
Larg. min. [mm] :
3
Larg. max. [mm] :
3
Angle GAMP :
1°
Forme :
Fig.2
Vis de serrage :
SE-50125TR
Clé :
LTW-20
Plaquettes :
GZ...3020...
Référence :
KGZL1913K-3D38
DC [mm] :
38
H [mm] :
19
B [mm] :
13
LH [mm] :
28,6
HF [mm] :
19
HBH [mm] :
-
LF [mm] :
125
WF [mm] :
11,8
Larg. min. [mm] :
3
Larg. max. [mm] :
3
Angle GAMP :
1°
Forme :
Fig.2
Vis de serrage :
SE-50125TR
Clé :
LTW-20
Plaquettes :
GZ...3020...
Référence :
KGZR2012JX-3D42
DC [mm] :
42
H [mm] :
20
B [mm] :
12
LH [mm] :
30,7
HF [mm] :
20
HBH [mm] :
-
LF [mm] :
120
WF [mm] :
10,8
Larg. min. [mm] :
3
Larg. max. [mm] :
3
Angle GAMP :
1°
Forme :
Fig.2
Vis de serrage :
SE-50125TR
Clé :
LTW-20
Plaquettes :
GZ...3020...
Référence :
KGZL2012JX-3D42
DC [mm] :
42
H [mm] :
20
B [mm] :
12
LH [mm] :
30,7
HF [mm] :
20
HBH [mm] :
-
LF [mm] :
120
WF [mm] :
10,8
Larg. min. [mm] :
3
Larg. max. [mm] :
3
Angle GAMP :
1°
Forme :
Fig.2
Vis de serrage :
SE-50125TR
Clé :
LTW-20
Plaquettes :
GZ...3020...
Référence :
KGZR2012JX-3D51
DC [mm] :
51
H [mm] :
20
B [mm] :
12
LH [mm] :
35,2
HF [mm] :
20
HBH [mm] :
-
LF [mm] :
120
WF [mm] :
10,8
Larg. min. [mm] :
3
Larg. max. [mm] :
3
Angle GAMP :
1°
Forme :
Fig.2
Vis de serrage :
SE-50125TR
Clé :
LTW-20
Plaquettes :
GZ...3020...
Référence :
KGZL2012JX-3D51
DC [mm] :
51
H [mm] :
20
B [mm] :
12
LH [mm] :
35,2
HF [mm] :
20
HBH [mm] :
-
LF [mm] :
120
WF [mm] :
10,8
Larg. min. [mm] :
3
Larg. max. [mm] :
3
Angle GAMP :
1°
Forme :
Fig.2
Vis de serrage :
SE-50125TR
Clé :
LTW-20
Plaquettes :
GZ...3020...
Référence :
KGZR2020JX-3D42
DC [mm] :
42
H [mm] :
20
B [mm] :
20
LH [mm] :
30,7
HF [mm] :
20
HBH [mm] :
-
LF [mm] :
120
WF [mm] :
18,8
Larg. min. [mm] :
3
Larg. max. [mm] :
3
Angle GAMP :
1°
Forme :
Fig.2
Vis de serrage :
SE-50125TR
Clé :
LTW-20
Plaquettes :
GZ...3020...
Référence :
KGZL2020JX-3D42
DC [mm] :
42
H [mm] :
20
B [mm] :
20
LH [mm] :
30,7
HF [mm] :
20
HBH [mm] :
-
LF [mm] :
120
WF [mm] :
18,8
Larg. min. [mm] :
3
Larg. max. [mm] :
3
Angle GAMP :
1°
Forme :
Fig.2
Vis de serrage :
SE-50125TR
Clé :
LTW-20
Plaquettes :
GZ...3020...
Référence :
KGZR2020JX-3D51
DC [mm] :
51
H [mm] :
20
B [mm] :
20
LH [mm] :
35,2
HF [mm] :
20
HBH [mm] :
-
LF [mm] :
120
WF [mm] :
18,8
Larg. min. [mm] :
3
Larg. max. [mm] :
3
Angle GAMP :
1°
Forme :
Fig.2
Vis de serrage :
SE-50125TR
Clé :
LTW-20
Plaquettes :
GZ...3020...
Référence :
KGZL2020JX-3D51
DC [mm] :
51
H [mm] :
20
B [mm] :
20
LH [mm] :
35,2
HF [mm] :
20
HBH [mm] :
-
LF [mm] :
120
WF [mm] :
18,8
Larg. min. [mm] :
3
Larg. max. [mm] :
3
Angle GAMP :
1°
Forme :
Fig.2
Vis de serrage :
SE-50125TR
Clé :
LTW-20
Plaquettes :
GZ...3020...
Référence :
KGZR2525K-3D51
DC [mm] :
51
H [mm] :
25
B [mm] :
25
LH [mm] :
41,7
HF [mm] :
25
HBH [mm] :
-
LF [mm] :
125
WF [mm] :
23,8
Larg. min. [mm] :
3
Larg. max. [mm] :
3
Angle GAMP :
1°
Forme :
Fig.2
Vis de serrage :
HH5X16
Clé :
LW-4
Plaquettes :
GZ...3020...
Référence :
KGZL2525K-3D51
DC [mm] :
51
H [mm] :
25
B [mm] :
25
LH [mm] :
41,7
HF [mm] :
25
HBH [mm] :
-
LF [mm] :
125
WF [mm] :
23,8
Larg. min. [mm] :
3
Larg. max. [mm] :
3
Angle GAMP :
1°
Forme :
Fig.2
Vis de serrage :
HH5X16
Clé :
LW-4
Plaquettes :
GZ...3020...
