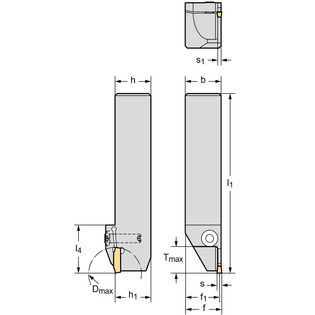

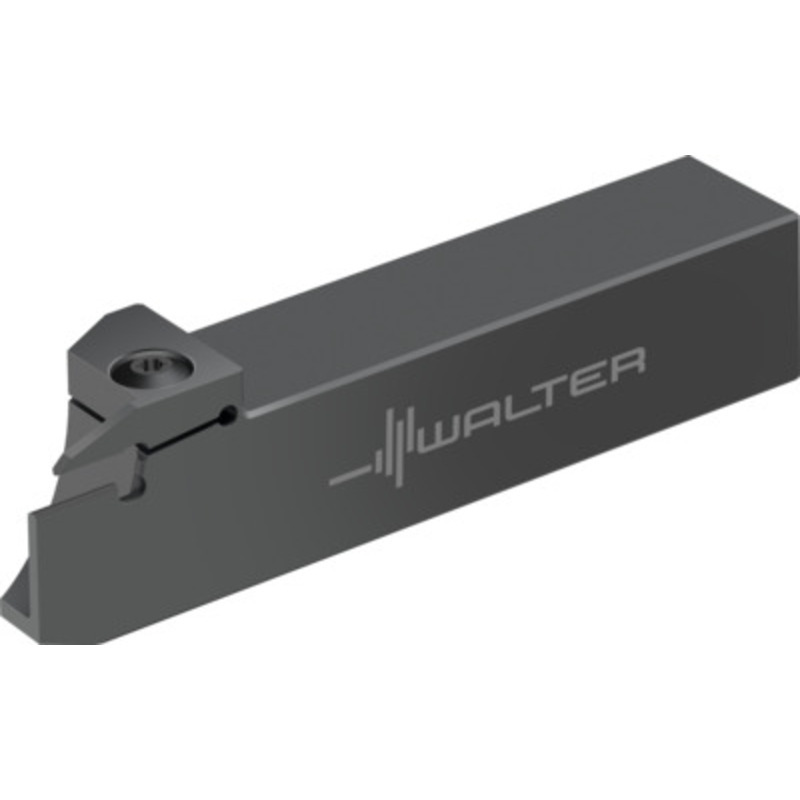

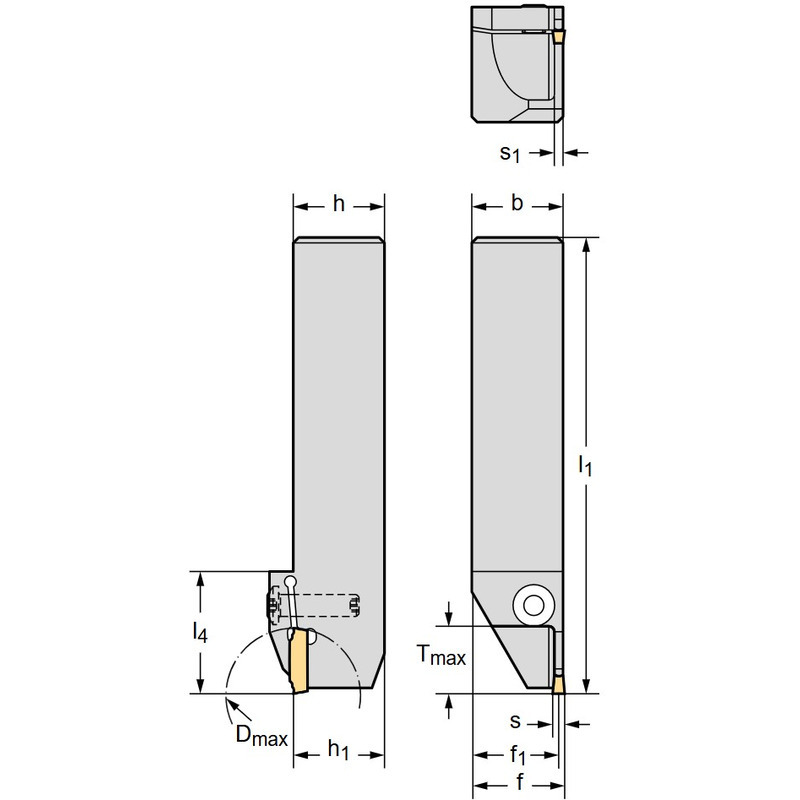

Porte-outil extérieur g4011
Affinez votre recherche en sélectionnant les caractéristiques souhaitées dans le tableau
Référence
s [mm]
Tmax [mm]
Dmax [mm]
h = h1 [mm]
b [mm]
f1 [mm]
l1 [mm]
l4 [mm]
s1 [mm]
Plaquettes
Référence :
G4011-2525R-2T10DX18
s [mm] :
2
Tmax [mm] :
10
Dmax [mm] :
h = h1 [mm] :
25
b [mm] :
25
f1 [mm] :
24,2
l1 [mm] :
125
l4 [mm] :
28
s1 [mm] :
1,6
Plaquettes :
DX18-2E2 ..
Référence :
G4011-2525R-2T17DX18
s [mm] :
2
Tmax [mm] :
17
Dmax [mm] :
35
h = h1 [mm] :
25
b [mm] :
25
f1 [mm] :
24,2
l1 [mm] :
125
l4 [mm] :
33,5
s1 [mm] :
1,6
Plaquettes :
DX18-2E2 ..
Référence :
G4011-2525R-2.5T17DX18
s [mm] :
2,5
Tmax [mm] :
17
Dmax [mm] :
35
h = h1 [mm] :
25
b [mm] :
25
f1 [mm] :
24
l1 [mm] :
125
l4 [mm] :
33,5
s1 [mm] :
2,1
Plaquettes :
DX18-2E25 ..
Référence :
G4011-2020R-3T10DX18
s [mm] :
3
Tmax [mm] :
10
Dmax [mm] :
h = h1 [mm] :
20
b [mm] :
20
f1 [mm] :
18,8
l1 [mm] :
125
l4 [mm] :
33,5
s1 [mm] :
2,4
Plaquettes :
DX18-3E3 .. DX18-3F3 ..
Référence :
G4011-2525R-3T10DX18
s [mm] :
3
Tmax [mm] :
10
Dmax [mm] :
h = h1 [mm] :
25
b [mm] :
25
f1 [mm] :
23,8
l1 [mm] :
125
l4 [mm] :
28
s1 [mm] :
2,4
Plaquettes :
DX18-3E3 .. DX18-3F3 ..
Référence :
G4011-2525R-3T17DX18
s [mm] :
3
Tmax [mm] :
17
Dmax [mm] :
35
h = h1 [mm] :
25
b [mm] :
25
f1 [mm] :
23,8
l1 [mm] :
125
l4 [mm] :
33,5
s1 [mm] :
2,4
Plaquettes :
DX18-3E3 .. DX18-3F3 ..
Référence :
G4011-2020R-4T10DX18
s [mm] :
4
Tmax [mm] :
10
Dmax [mm] :
h = h1 [mm] :
20
b [mm] :
20
f1 [mm] :
18,3
l1 [mm] :
125
l4 [mm] :
33,5
s1 [mm] :
3,4
Plaquettes :
DX18-4E4 .. DX18-4F4 ..
Référence :
G4011-2020R-4T17DX18
s [mm] :
4
Tmax [mm] :
17
Dmax [mm] :
h = h1 [mm] :
20
b [mm] :
20
f1 [mm] :
18,3
l1 [mm] :
125
l4 [mm] :
33,5
s1 [mm] :
3,4
Plaquettes :
DX18-4E4 .. DX18-4F4 ..
Référence :
G4011-2525R-4T10DX18
s [mm] :
4
Tmax [mm] :
10
Dmax [mm] :
h = h1 [mm] :
25
b [mm] :
25
f1 [mm] :
23,2
l1 [mm] :
125
l4 [mm] :
33,5
s1 [mm] :
3,4
Plaquettes :
DX18-4E4 .. DX18-4F4 ..
Référence :
G4011-2525R-4T17DX18
s [mm] :
4
Tmax [mm] :
17
Dmax [mm] :
h = h1 [mm] :
25
b [mm] :
25
f1 [mm] :
23,2
l1 [mm] :
125
l4 [mm] :
33,5
s1 [mm] :
3,4
Plaquettes :
DX18-4E4 .. DX18-4F4 ..
Référence :
G4011-2525L-2T10DX18
s [mm] :
2
Tmax [mm] :
10
Dmax [mm] :
h = h1 [mm] :
25
b [mm] :
25
f1 [mm] :
24,2
l1 [mm] :
125
l4 [mm] :
28
s1 [mm] :
1,6
Plaquettes :
DX18-2E2 ..
Référence :
G4011-2525L-2T17DX18
s [mm] :
2
Tmax [mm] :
17
Dmax [mm] :
35
h = h1 [mm] :
25
b [mm] :
25
f1 [mm] :
24,2
l1 [mm] :
125
l4 [mm] :
33,5
s1 [mm] :
1,6
Plaquettes :
DX18-2E2 ..
Référence :
G4011-2525L-2.5T17DX18
s [mm] :
2,5
Tmax [mm] :
17
Dmax [mm] :
35
h = h1 [mm] :
25
b [mm] :
25
f1 [mm] :
24
l1 [mm] :
125
l4 [mm] :
33,5
s1 [mm] :
2,1
Plaquettes :
DX18-2E2 ..
Référence :
G4011-2020L-3T10DX18
s [mm] :
3
Tmax [mm] :
10
Dmax [mm] :
h = h1 [mm] :
20
b [mm] :
20
f1 [mm] :
18,8
l1 [mm] :
125
l4 [mm] :
33,5
s1 [mm] :
2,4
Plaquettes :
DX18-3E3 .. DX18-3F3 ..
Référence :
G4011-2525L-3T10DX18
s [mm] :
3
Tmax [mm] :
10
Dmax [mm] :
h = h1 [mm] :
25
b [mm] :
25
f1 [mm] :
23,8
l1 [mm] :
125
l4 [mm] :
28
s1 [mm] :
2,4
Plaquettes :
DX18-3E3 .. DX18-3F3 ..
Référence :
G4011-2525L-3T17DX18
s [mm] :
3
Tmax [mm] :
17
Dmax [mm] :
35
h = h1 [mm] :
25
b [mm] :
25
f1 [mm] :
23,8
l1 [mm] :
125
l4 [mm] :
33,5
s1 [mm] :
2,4
Plaquettes :
DX18-3E3 .. DX18-3F3 ..
Référence :
G4011-2020L-4T10DX18
s [mm] :
4
Tmax [mm] :
10
Dmax [mm] :
h = h1 [mm] :
20
b [mm] :
20
f1 [mm] :
18,3
l1 [mm] :
125
l4 [mm] :
33,5
s1 [mm] :
3,4
Plaquettes :
DX18-4E4 .. DX18-4F4 ..
Référence :
G4011-2020L-4T17DX18
s [mm] :
4
Tmax [mm] :
17
Dmax [mm] :
h = h1 [mm] :
20
b [mm] :
20
f1 [mm] :
18,3
l1 [mm] :
125
l4 [mm] :
33,5
s1 [mm] :
3,4
Plaquettes :
DX18-4E4 .. DX18-4F4 ..
Référence :
G4011-2525L-4T10DX18
s [mm] :
4
Tmax [mm] :
10
Dmax [mm] :
h = h1 [mm] :
25
b [mm] :
25
f1 [mm] :
23,2
l1 [mm] :
125
l4 [mm] :
33,5
s1 [mm] :
3,4
Plaquettes :
DX18-4E4 .. DX18-4F4 ..
Référence :
G4011-2525L-4T17DX18
s [mm] :
4
Tmax [mm] :
17
Dmax [mm] :
h = h1 [mm] :
25
b [mm] :
25
f1 [mm] :
23,2
l1 [mm] :
125
l4 [mm] :
33,5
s1 [mm] :
3,4
Plaquettes :
DX18-4E4 .. DX18-4F4 ..
