4604 - équerre à chapeau din 875/ii
DESCRIPTIF PRODUIT

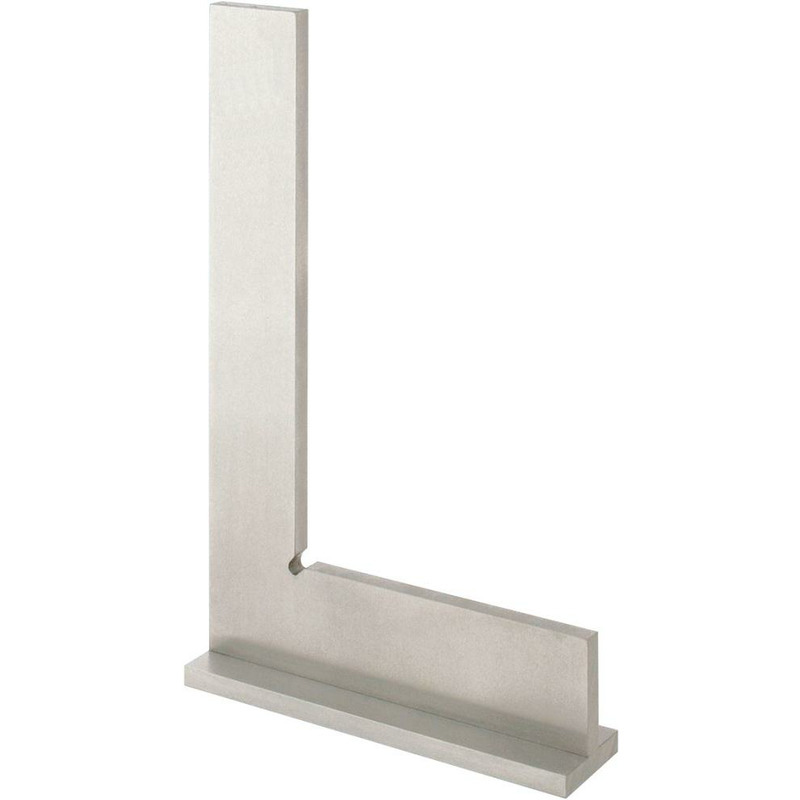

Équerre à chapeau
Modèle : en acier spécial, tolérances de perpendicularité, de parallélisme et de planéité, faces de mesure, chants et côtés plats rectifiés.
Remarque : équerre simple et équerre à chapeau jusqu'à 2000 mm disponibles sur demande.
pour travaux de précision dans la construction mécanique et les ateliers.
Affinez votre recherche en sélectionnant les caractéristiques souhaitées dans le tableau
Référence
Longueur des branches (mm)
Coupe transversale (mm)
Tolérance angulaire (mm)
Référence :
6346040075
Longueur des branches (mm) :
75 x 50
Coupe transversale (mm) :
15 x 5
Tolérance angulaire (mm) :
0,028
Référence :
6346040100
Longueur des branches (mm) :
100 x 70
Coupe transversale (mm) :
20 x 5
Tolérance angulaire (mm) :
0,03
Référence :
6346040150
Longueur des branches (mm) :
150 x 100
Coupe transversale (mm) :
25 x 5
Tolérance angulaire (mm) :
0,035
Référence :
6346040200
Longueur des branches (mm) :
200 x 130
Coupe transversale (mm) :
30 x 6
Tolérance angulaire (mm) :
0,04
Référence :
6346040250
Longueur des branches (mm) :
250 x 165
Coupe transversale (mm) :
35 x 7
Tolérance angulaire (mm) :
0,045
Référence :
6346040300
Longueur des branches (mm) :
300 x 175
Coupe transversale (mm) :
35 x 7
Tolérance angulaire (mm) :
0,05
Référence :
6346040400
Longueur des branches (mm) :
400 x 200
Coupe transversale (mm) :
35 x 7
Tolérance angulaire (mm) :
0,06
Référence :
6346040500
Longueur des branches (mm) :
500 x 250
Coupe transversale (mm) :
40 x 8
Tolérance angulaire (mm) :
0,07
Référence :
6346040750
Longueur des branches (mm) :
750 x 375
Coupe transversale (mm) :
45 x 10
Tolérance angulaire (mm) :
0,095
Référence :
6346041000
Longueur des branches (mm) :
1000 x 500
Coupe transversale (mm) :
50 x 10
Tolérance angulaire (mm) :
0,12
